Pasivní optický přijímač SET 1550

Samoinstalační balíček (WDM 1550 nm)

Kód: LAORTVPSET1550 Výrobce: LACERTA
205,79 Kč
249,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Na objednání
Kontaktujte nás!

Kompletní specifikace

Samoinstalační optický přijímací set pro televizi (FTTH) s WDM filtrem 1550 nm

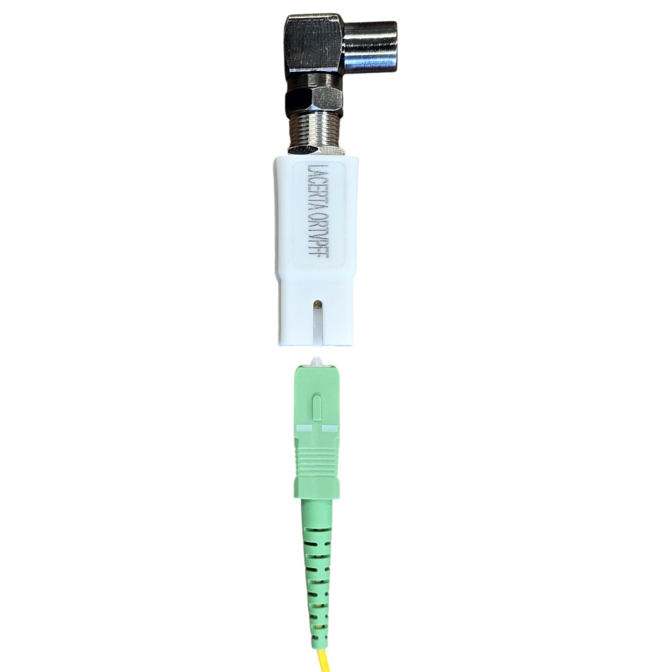

Praktický samoinstalační balíček určený pro příjem televizního signálu TV prostřednictvím optické sítě FTTH. Set obsahuje pasivní optický mini node, optický propojovací kabel a úhlovou přechodku F–IEC pro snadné připojení přímo k televizoru.

Instalace nevyžaduje odborné nářadí ani napájecí zdroj. Po připojení optického kabelu do optické zásuvky a propojení s televizorem je možné přijímat televizní vysílání přes společnou televizní anténu (STA) distribuovanou optickou sítí.

Obsah balení

  • Pasivní optický přijímač FTTH mini node
  • Optický propojovací kabel se zakončením SC/APC
  • Úhlová přechodka F – IEC pro připojení k televizoru

Hlavní vlastnosti

  • Samoinstalační řešení pro příjem TV
  • Určeno pro FTTH optické rozvody
  • Bez nutnosti napájení
  • Kompaktní pasivní optický přijímač
  • Jednoduché připojení k televizoru
  • Optický konektor SC/APC
  • Výstup RF signálu pro běžný anténní vstup TV
  • Vhodné pro připojení k rozvodům STA
  • Vysoká kvalita přenášeného signálu
  • Rychlá instalace bez speciálního nářadí

Technické parametry optického přijímače

Optická část

  • Vstupní optická úroveň: -15 až 0 dBm
  • Vlnová délka přijímaného optického signálu: 1550 nm
  • Optický konektor: SC/APC

RF část

  • Frekvenční rozsah: 47–1000 MHz
  • Výstupní impedance: 75 Ω
  • Linearita: 1,5 dB

Výstupní úroveň RF signálu

  • 40 dBµV při vstupu -15 dBm
  • 50 dBµV při vstupu -10 dBm
  • 60 dBµV při vstupu -5 dBm
  • 64 dBµV při vstupu -3 dBm
  • 70 dBµV při vstupu 0 dBm

Kvalita signálu

  • C/N: ≥ 51 dB
  • C/CTB: ≥ 65 dB
  • C/CSO: ≥ 62 dB

MER

  • 30 dB při vstupu -15 dBm
  • 35 dB při vstupu -10 dBm
  • 36 dB při vstupu -5 dBm
  • 36 dB při vstupu -3 dBm
  • 36 dB při vstupu 0 dBm

Vhodné použití

Set je určen zejména pro:

  • příjem televizního vysílání přes optickou síť
  • domácnosti s FTTH přípojkou
  • bytové domy s optickou distribucí STA
  • jednoduché připojení televizoru bez aktivních prvků
  • modernizované televizní rozvody využívající optické technologie

Shrnutí

Samoinstalační optický přijímací set představuje jednoduché a spolehlivé řešení pro příjem televizního vysílání prostřednictvím optických FTTH rozvodů. Balení obsahuje pasivní optický přijímač, optický patch kabel a úhlovou přechodku pro pohodlné připojení k televizoru. Díky snadné instalaci bez napájení je ideální volbou pro domácnosti využívající optickou distribuci televizního signálu.

Parametry

vstupní konektor: SC/APC
výstupní konektor: F
AGC: ne
minimálni vstupní úroveň (dBm): -15
maximální výstupní úroveň (dBµV): 70
kompatibilní s GPON: ne
kompatibilní s XGPON: ano
