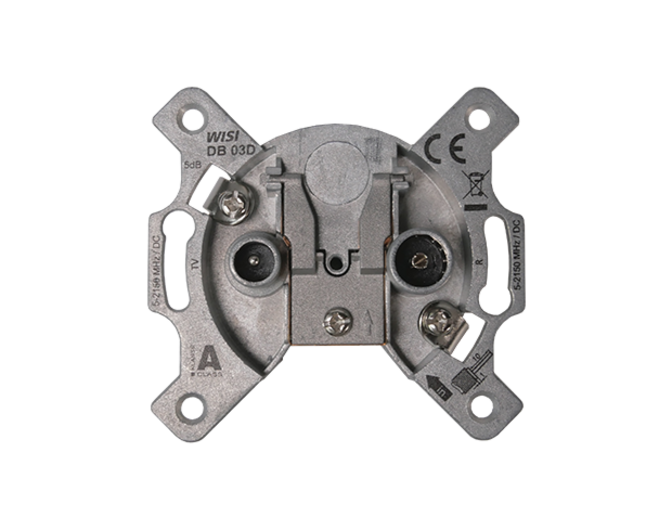

DB 03 D

účastnická zásuvka koncová

Kód: WIDB03D Kód výrobce: 76861 Výrobce: WISI
185,95 Kč
225,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

WISI DB 03 D – univerzální anténní zásuvka 2 výstupy, 4,5 dB

WISI DB 03 D je univerzální dvouvýstupová anténní zásuvka určená pro širokopásmové aplikace v kabelových i satelitních rozvodech. Díky frekvenčnímu rozsahu 5 až 2150 MHz je vhodná pro použití v CATV sítích se zpětným kanálem i v rozvodech SAT IF.

Zásuvka nabízí vysoké oddělení účastnických výstupů, kvalitní stínění třídy A a podporu průchodu stejnosměrného napětí pro napájení prvků satelitních systémů. Je vhodná pro moderní televizní a satelitní instalace v domácnostech i komerčních objektech.

Hlavní vlastnosti

  • Univerzální anténní zásuvka se 2 výstupy
  • Širokopásmový frekvenční rozsah 5–2150 MHz
  • Vhodná pro CATV rozvody se zpětným kanálem
  • Vhodná pro distribuci SAT IF signálu
  • Vysoké oddělení účastnických výstupů
  • Vysoká účinnost stínění podle EN 50083-2
  • Podpora průchodu stejnosměrného napětí pro multiswitch systémy
  • Kompaktní rozměry a jednoduchá montáž

Technické parametry

  • Model: DB 03 D
  • Typ: univerzální anténní zásuvka
  • Počet výstupů: 2
  • Připojovací útlum: 5 dB
  • Frekvenční rozsah vstupu: 5–2150 MHz

Frekvenční rozsahy výstupů

  • TV: 5–862 MHz
  • FM: 87,5–108 MHz
  • SAT: 950–2150 MHz

Připojovací útlum

  • TV: 4,5 dB
  • FM: 4,5 dB
  • SAT: 5,5 dB

Oddělení výstupů

  • 5–40 MHz: >20 dB (od 15 MHz)
  • 40–862 MHz: >20 dB
  • 862–2150 MHz: >20 dB

Zpětný útlum

  • 5–862 MHz: ≥14 dB při 5–40 MHz, −1,5 dB na oktávu, minimálně 10 dB
  • 950–2150 MHz: ≥10 dB

Průchod napájení

  • Průchod stejnosměrného napětí: 24 V DC

Konektory

  • Svorka vnějšího vodiče: 3,5–6,0 mm
  • Svorka vnitřního vodiče: 0,6–1,2 mm
  • IEC zásuvka: 1×
  • IEC konektor: 1×

Konstrukce

  • Stínění: >85 dB (Class A)
  • Rozměry: 70 × 70 × 30 mm
  • Instalační hloubka: 35 mm

Vhodné použití

WISI DB 03 D je vhodná zejména pro:

  • kabelové televizní rozvody CATV
  • sítě se zpětným kanálem
  • satelitní rozvody SAT IF
  • multiswitch systémy
  • bytové a rodinné domy
  • kancelářské a komerční objekty
  • modernizace stávajících anténních rozvodů

Shrnutí

WISI DB 03 D je kvalitní širokopásmová anténní zásuvka se dvěma výstupy a útlumem 5 dB. Podporuje frekvenční rozsah 5 až 2150 MHz, umožňuje použití v CATV i satelitních systémech a nabízí vysoké stínění, kvalitní oddělení výstupů a průchod napájecího napětí pro multiswitch aplikace. Je ideální volbou pro moderní televizní a satelitní instalace.
