DB 05 D

účastnická zásuvka průchozí

Kód: WIDB05D Kód výrobce: 76862 Výrobce: WISI
223,14 Kč
270,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

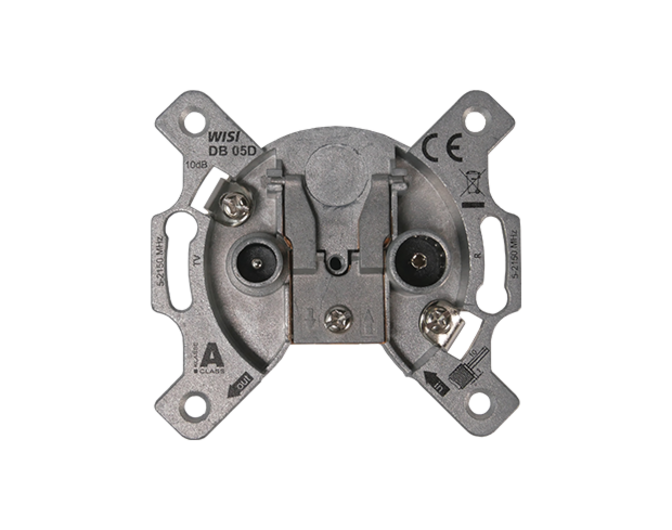

WISI DB 05D – průchozí anténní zásuvka se 2 výstupy, 10 dB

WISI DB 05D je univerzální širokopásmová průchozí anténní zásuvka určená pro rozvody kabelové televize i satelitních systémů. Díky frekvenčnímu rozsahu 5 až 2150 MHz je vhodná pro moderní CATV sítě se zpětným kanálem i distribuci SAT IF signálů.

Zásuvka disponuje dvěma účastnickými výstupy s vysokým vzájemným oddělením a kvalitním stíněním třídy A podle normy EN 50083-2. Je ideální pro použití v průchozích anténních rozvodech, kde není vyžadován průchod stejnosměrného napájení.

Hlavní vlastnosti

  • Univerzální průchozí anténní zásuvka se dvěma výstupy
  • Širokopásmový frekvenční rozsah 5–2150 MHz
  • Vhodná pro CATV rozvody se zpětným kanálem
  • Vhodná pro distribuci SAT IF signálu
  • Vysoké oddělení účastnických výstupů
  • Vysoká účinnost stínění dle EN 50083-2
  • Kvalitní přenos signálu v celém frekvenčním pásmu
  • Kompaktní konstrukce pro snadnou instalaci

Technické parametry

  • Model: DB 05D
  • Typ: průchozí anténní zásuvka
  • Počet výstupů: 2
  • Připojovací útlum: 10 dB
  • Impedance: 75 Ω
  • Frekvenční rozsah: 5–2150 MHz

Frekvenční rozsah výstupů

  • IEC zásuvka (female): 5–2150 MHz
  • IEC konektor (male): 5–2150 MHz

Útlum

  • Připojovací útlum IEC female: 10 dB (±1 dB)
  • Připojovací útlum IEC male: 10 dB (±1 dB)
  • Průchozí útlum: 3–4 dB

Oddělení výstupů

  • Oddělení OUT 1 – OUT 2: ≥ 30 dB v pásmu 5–2150 MHz

Zpětný útlum

  • Účastnický výstup: ≥ 14 dB při 47 MHz, minimálně 10 dB v celém pracovním pásmu
  • Vstup: ≥ 14 dB při 47 MHz, minimálně 10 dB v celém pracovním pásmu
  • Výstup: ≥ 14 dB při 47 MHz, minimálně 10 dB v celém pracovním pásmu

Konektory

  • Svorka vnějšího vodiče: 3,5–6,0 mm
  • Svorka vnitřního vodiče: 0,6–1,2 mm
  • IEC zásuvka (female): 1×
  • IEC konektor (male): 1×

Konstrukce

  • Třída stínění: Class A podle EN 50083-2
  • Stínění: ≥ 85 dB
  • Rozměry: 70 × 70 × 30 mm
  • Instalační hloubka: 35 mm

Balení

  • Prodejní jednotka: 10 ks
  • Rozměry balení: 230 × 150 × 75 mm
  • Objem balení: 2,6 dm³
  • Hrubá hmotnost balení: 1,1 kg
  • EAN: 4010056768621
  • Katalogové číslo: 76862

Vhodné použití

WISI DB 05D je vhodná zejména pro:

  • průchozí kabelové televizní rozvody
  • CATV sítě se zpětným kanálem
  • distribuci SAT IF signálu
  • bytové a rodinné domy
  • bytové rozvody společných televizních antén
  • komerční a administrativní objekty
  • modernizaci širokopásmových rozvodů

Shrnutí

WISI DB 05D je kvalitní průchozí anténní zásuvka se dvěma výstupy a připojovacím útlumem 10 dB. Podporuje široký frekvenční rozsah 5 až 2150 MHz, nabízí vysoké oddělení výstupů, stínění třídy A a kompatibilitu s CATV i satelitními rozvody. Je vhodnou volbou pro moderní širokopásmové televizní a satelitní instalace.
