DB 07 D

účastnická zásuvka průchozí

Kód: WIDB07D Kód výrobce: 76863 Výrobce: WISI
223,14 Kč
270,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

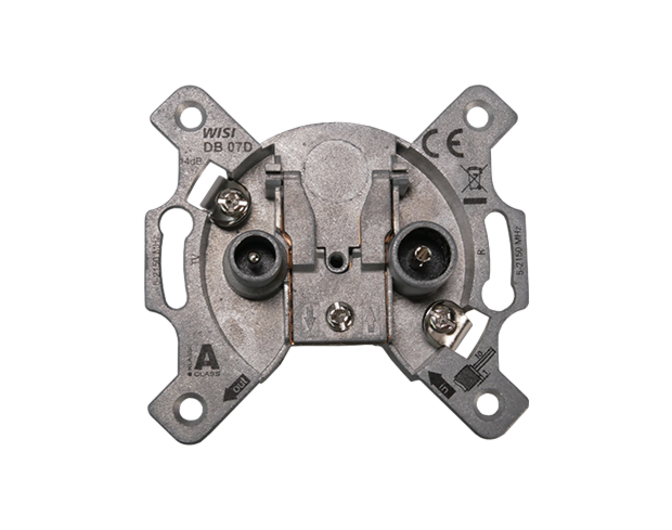

WISI DB 07D – průchozí anténní zásuvka se 2 výstupy, 14 dB

WISI DB 07D je univerzální širokopásmová průchozí anténní zásuvka určená pro moderní kabelové a satelitní rozvody. Díky frekvenčnímu rozsahu 5 až 2150 MHz je vhodná pro distribuci CATV signálů se zpětným kanálem i pro satelitní IF rozvody.

Zásuvka je vybavena dvěma účastnickými výstupy s vysokým vzájemným oddělením, které zajišťují spolehlivý přenos signálu bez nežádoucího ovlivňování připojených zařízení. Vysoká úroveň stínění podle normy EN 50083-2 navíc chrání instalaci před rušením z okolního prostředí.

Hlavní vlastnosti

  • Univerzální průchozí anténní zásuvka
  • Vhodná pro CATV a SAT-IF rozvody
  • Širokopásmový frekvenční rozsah 5–2150 MHz
  • Dva účastnické výstupy s vysokým oddělením
  • Vysoká účinnost stínění podle EN 50083-2
  • Určena pro obousměrný přenos signálu v CATV sítích
  • Vhodná pro moderní širokopásmové rozvody
  • Kompaktní konstrukce pro snadnou instalaci

Technické parametry

  • Model: DB 07D
  • Typ: průchozí anténní zásuvka
  • Počet výstupů: 2
  • Připojovací útlum: 14 dB
  • Impedance: 75 Ω
  • Frekvenční rozsah: 5–2150 MHz

Frekvenční rozsah výstupů

  • IEC zásuvka (female): 5–2150 MHz
  • IEC konektor (male): 5–2150 MHz

Útlum

  • Připojovací útlum IEC female: 14 dB (±1 dB)
  • Připojovací útlum IEC male: 14 dB (±1 dB)
  • Průchozí útlum: 2–3 dB

Oddělení výstupů

  • Oddělení OUT1 – OUT2: ≥ 30 dB v pásmu 5–2150 MHz

Zpětný útlum

  • Účastnický výstup: ≥ 14 dB při 47 MHz, minimálně 10 dB v celém pracovním pásmu
  • Vstup: ≥ 14 dB při 47 MHz, minimálně 10 dB v celém pracovním pásmu
  • Výstup: ≥ 14 dB při 47 MHz, minimálně 10 dB v celém pracovním pásmu

Konektory

  • Svorka vnějšího vodiče: 3,5–6,0 mm
  • Svorka vnitřního vodiče: 0,6–1,2 mm
  • IEC zásuvka (female): 1×
  • IEC konektor (male): 1×

Konstrukce

  • Třída stínění: Class A podle EN 50083-2
  • Stínění: ≥ 85 dB
  • Rozměry: 70 × 70 × 30 mm
  • Instalační hloubka: 35 mm

Balení

  • Prodejní jednotka: 10 ks
  • Rozměry balení: 230 × 150 × 75 mm
  • Objem balení: 2,6 dm³
  • Hrubá hmotnost balení: 1,1 kg
  • EAN: 4010056768638
  • Katalogové číslo: 76863

Vhodné použití

WISI DB 07D je vhodná zejména pro:

  • průchozí kabelové televizní rozvody
  • CATV sítě se zpětným kanálem
  • satelitní rozvody SAT IF
  • bytové domy a společné televizní antény
  • kancelářské a komerční objekty
  • širokopásmové distribuční systémy
  • modernizace televizních a satelitních rozvodů

Shrnutí

WISI DB 07D je průchozí širokopásmová anténní zásuvka se dvěma výstupy a připojovacím útlumem 14 dB. Podporuje frekvenční rozsah 5 až 2150 MHz, nabízí vysoké oddělení výstupů, stínění třídy A a kompatibilitu s CATV i satelitními rozvody. Je vhodným řešením pro profesionální i domovní anténní systémy s vysokými nároky na kvalitu přenosu signálu.
