DB 10 A 1006

účastnická zásuvka koncová

Kód: WIDB10A1006 Kód výrobce: 76864 Výrobce: WISI
223,14 Kč
270,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

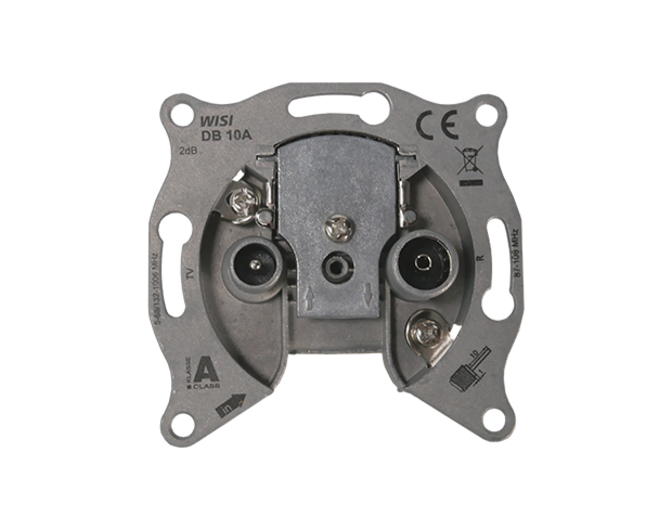

WISI DB 10A 1006 – anténní zásuvka TV/FM, koncová, 5–1006 MHz

WISI DB 10A 1006 je kvalitní koncová anténní zásuvka určená pro pozemní televizní a kabelové rozvody. Díky integrovanému FM filtru umožňuje spolehlivou distribuci televizního i rozhlasového signálu v pásmu až do 1 GHz.

Nízký připojovací útlum, vysoké stínění třídy A a robustní tlakový odlitek zajišťují spolehlivý přenos signálu a dlouhou životnost. Zásuvka je vhodná pro použití v domovních televizních rozvodech, kabelových sítích i modernizovaných STA systémech.

Hlavní vlastnosti

  • Koncová anténní zásuvka pro TV a FM signál
  • Frekvenční rozsah až 1006 MHz
  • Integrovaný FM filtr
  • Nízký připojovací útlum
  • Vysoká účinnost stínění podle EN 50083-2
  • Robustní tlakový odlitek s kompaktními rozměry
  • Vhodná pro pozemní televizní a CATV rozvody
  • 1× IEC male a 1× IEC female konektor

Technické parametry

  • Model: DB 10A 1006
  • Typ: koncová anténní zásuvka
  • Použití: TV/FM, pozemní a CATV rozvody
  • Frekvenční rozsah vstupu: 5–1006 MHz

Frekvenční rozsahy výstupů

  • TV: 5–68 MHz / 132–1006 MHz
  • FM: 87,5–108 MHz

Připojovací útlum

  • TV: 1 dB
  • FM: 1,5 dB

Oddělení výstupů

  • TV–FM: ≥ 20 dB

Zpětný útlum

  • TV: ≥ 14 dB při 5–40 MHz, minimálně 10 dB v pracovním pásmu
  • Vstup: ≥ 18 dB při 5–40 MHz, minimálně 10 dB v pracovním pásmu
  • FM: ≥ 14 dB při 5–40 MHz, minimálně 10 dB v pracovním pásmu

Konektory

  • Svorka vnějšího vodiče: 2,5–7,0 mm
  • Svorka vnitřního vodiče: 0,6–1,5 mm
  • IEC zásuvka (female): 1×
  • IEC konektor (male): 1×

Konstrukce

  • Třída stínění: Class A
  • Stínění: > 85 dB
  • Materiál těla: tlakový odlitek
  • Rozměry: 70 × 70 × 30 mm
  • Instalační hloubka: 35 mm

Balení

  • Prodejní jednotka: 10 ks
  • Rozměry balení: 230 × 150 × 75 mm
  • Objem balení: 2,6 dm³
  • Hrubá hmotnost balení: 1,1 kg
  • EAN: 4010056768645
  • Katalogové číslo: 76864

Vhodné použití

WISI DB 10A 1006 je vhodná zejména pro:

  • rozvody pozemního televizního vysílání
  • kabelové televizní rozvody CATV
  • FM rozhlasové rozvody
  • společné televizní antény (STA)
  • bytové a rodinné domy
  • kancelářské a komerční objekty
  • modernizace televizních rozvodů do 1 GHz

Shrnutí

WISI DB 10A 1006 je koncová TV/FM anténní zásuvka s frekvenčním rozsahem 5–1006 MHz a integrovaným FM filtrem. Nabízí velmi nízký útlum, vysoké stínění třídy A a robustní konstrukci z tlakového odlitku. Je ideální volbou pro kvalitní distribuci televizních a rozhlasových signálů v domovních i profesionálních instalacích.
