DB 53 D

účastnická zásuvka koncová

Kód: WIDB53D Kód výrobce: 76823 Výrobce: WISI
169,00 Kč
204,49 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

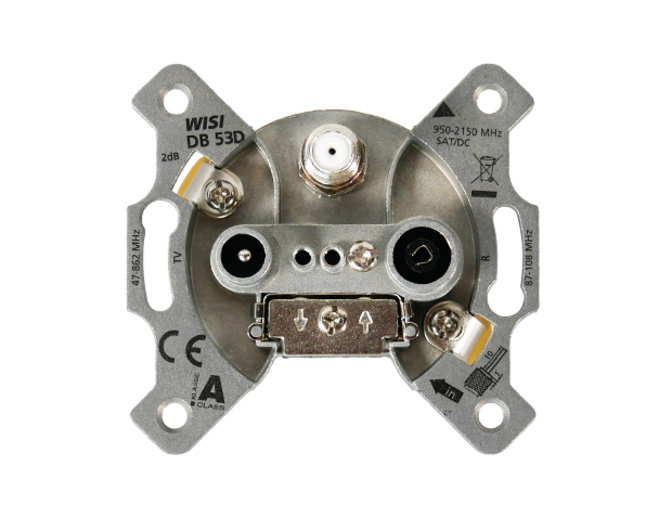

WISI DB 53D – anténní zásuvka SAT/TV/R se 3 výstupy

WISI DB 53D je kvalitní 3výstupová anténní zásuvka určená pro samostatné připojení televizoru, rozhlasového přijímače a satelitního přijímače. Díky širokému frekvenčnímu rozsahu a integrovanému průchodu stejnosměrného napětí na SAT výstupu je vhodná pro moderní satelitní i televizní rozvody v domácnostech i komerčních objektech.

Robustní konstrukce z tlakového odlitku zajišťuje vysokou mechanickou odolnost a vynikající stínění třídy A. Díky plochému provedení vyžaduje zásuvka minimální instalační prostor a prodloužený F konektor usnadňuje připojení satelitních kabelů.

Hlavní vlastnosti

  • Anténní zásuvka se 3 výstupy pro SAT, TV a rádio
  • Samostatné výstupy pro televizní, rozhlasový a satelitní signál
  • Průchod stejnosměrného napájení na SAT konektoru
  • Podpora napájení a přepínacích povelů pro satelitní systémy
  • Vysoké stínění třídy A
  • Robustní tělo z tlakového odlitku
  • Kompaktní konstrukce s malou instalační hloubkou
  • Prodloužený F konektor pro snadnější připojení kabelů
  • Kompatibilní se standardními podomítkovými instalačními krabicemi

Technické parametry

  • Model: DB 53D
  • Typ: anténní zásuvka SAT/TV/R
  • Počet výstupů: 3
  • Frekvenční rozsah vstupu: 47–2150 MHz

Frekvenční rozsahy výstupů

  • TV: 47–68 MHz / 174–862 MHz
  • FM: 87,5–108 MHz
  • SAT: 950–2150 MHz

Připojovací útlum

  • TV: < 2 dB
  • FM: 1,5 dB
  • SAT: < 2 dB

Oddělení výstupů

  • TV–SAT: ≥ 15 dB (typicky 25 dB)

Zpětný útlum

  • TV: ≥ 14 dB při 5–40 MHz, minimálně 10 dB v pracovním pásmu
  • Vstup: ≥ 18 dB při 5–40 MHz, minimálně 10 dB v pracovním pásmu
  • FM: ≥ 10 dB
  • SAT: ≥ 10 dB

Průchod napájení

  • SAT výstup: průchod stejnosměrného napětí
  • Napájení: 24 V DC
  • Dálkové napájení: až 500 mA

Konektory

  • SAT: 1× F female
  • Rádio (FM): 1× IEC female
  • TV: 1× IEC male
  • Svorka vnějšího vodiče: 7,5 mm
  • Svorka vnitřního vodiče: 0,8–1,3 mm

Konstrukce

  • Materiál: tlakový odlitek
  • Třída stínění: Class A
  • Stínění: > 85 dB
  • Rozměry: 70 × 67 × 25 mm
  • Instalační hloubka: 35 mm

Balení

  • Prodejní jednotka: 10 ks
  • Rozměry balení: 230 × 150 × 75 mm
  • Objem balení: 2,6 dm³
  • Hrubá hmotnost balení: 1,1 kg
  • Katalogové číslo: 76823

Vhodné použití

WISI DB 53D je vhodná zejména pro:

  • satelitní rozvody
  • televizní a rozhlasové rozvody
  • domovní a bytové instalace
  • společné televizní antény (STA)
  • multiswitch systémy
  • novostavby i modernizace stávajících rozvodů
  • instalace vyžadující průchod napájení pro SAT zařízení

Shrnutí

WISI DB 53D je kompaktní a robustní anténní zásuvka se samostatnými výstupy pro SAT, TV a rádio. Nabízí nízký útlum, vysoké stínění třídy A, průchod napájení pro satelitní systémy a široký frekvenční rozsah až do 2150 MHz. Je ideální volbou pro kvalitní televizní a satelitní rozvody v moderních instalacích.
