DM 51 1020

Odbočovač

Kód: WIDM511020 Kód výrobce: 16599 Výrobce: WISI
0,00 Kč
0,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

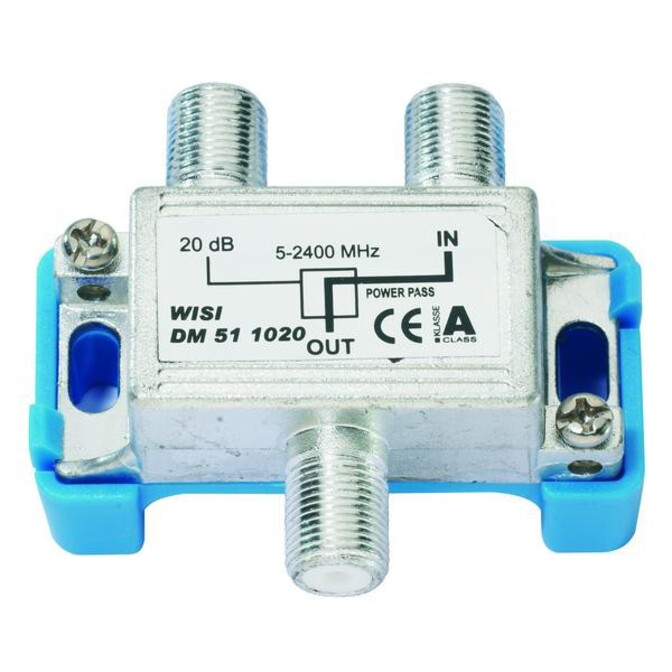

WISI DM 51 1020 – jednocestný odbočovač 20 dB pro SAT a CATV rozvody

WISI DM 51 1020 je profesionální jednocestný odbočovač určený pro distribuci satelitních, kabelových a pozemních televizních signálů. Díky širokému frekvenčnímu rozsahu 5–2400 MHz je vhodný pro moderní televizní, satelitní i multimediální rozvody.

Odbočovač nabízí odbočný útlum 20 dB a velmi nízký průchozí útlum, což jej předurčuje pro použití v rozsáhlejších distribučních sítích s požadavkem na přesné vyvážení úrovní signálu. Integrovaný průchod stejnosměrného napájení v průběžné trase umožňuje napájení aktivních prvků, jako jsou zesilovače nebo LNB, přímo po koaxiálním kabelu.

Hlavní vlastnosti

  • Jednocestný koaxiální odbočovač
  • Vhodný pro SAT, CATV i pozemní televizní rozvody
  • Frekvenční rozsah 5–2400 MHz
  • Odbočný útlum 20 dB
  • Velmi nízký průchozí útlum
  • Průchod stejnosměrného napájení v průběžné trase
  • Vysoké oddělení mezi hlavní trasou a odbočkou
  • Vysoký zpětný útlum
  • Stínění třídy A
  • Připojení pomocí F konektorů
  • Odnímatelná plastová základna pro vedení kabelů pod odbočovačem
  • Kompaktní rozměry pro snadnou instalaci

Technické parametry

  • Model: DM 51 1020
  • Typ produktu: jednocestný odbočovač
  • Frekvenční rozsah: 5–2400 MHz
  • Průchozí útlum: 0,7–1,8 dB
  • Odbočný útlum: 20 dB
  • Směrový útlum:
    • 40 dB (5–40 MHz)
    • 32 dB (40–100 MHz)
    • 28 dB (100–2400 MHz)
  • Zpětný útlum: 18–22 dB

Konektory

  • F female: 3×
    • 1× vstup
    • 1× průběžný výstup
    • 1× odbočka

Konstrukce

  • Stínění: > 85 dB (Class A)
  • Průchod napájení DC: ano
  • Maximální proud / napětí: 1 A / 30 V
  • Rozměry: 52 × 50 × 18 mm

Balení

  • Prodejní jednotka: 1 ks
  • Přepravní jednotka: 200 ks
  • Hmotnost produktu: 0,06 kg
  • EAN: 4010056165994
  • Katalogové číslo: 16599

Vhodné použití

WISI DM 51 1020 je vhodný zejména pro:

  • satelitní rozvody
  • kabelové televizní sítě
  • pozemní televizní rozvody
  • multiswitch systémy
  • společné televizní antény (STA)
  • bytové a komerční objekty
  • profesionální distribuční sítě
  • odbočení signálu z hlavní koaxiální trasy

Shrnutí

WISI DM 51 1020 je kvalitní jednocestný odbočovač s odbočným útlumem 20 dB a frekvenčním rozsahem 5–2400 MHz. Nabízí velmi nízký průchozí útlum, průchod napájení pro aktivní prvky, vysoké stínění třídy A a spolehlivý přenos signálu. Je ideální volbou pro profesionální satelitní, kabelové a televizní rozvody s vyšším požadavkem na úroveň odbočení signálu.
