DM 64 A 1316

multitap

Kód: WIDM64A1316 Kód výrobce: 75123 Výrobce: WISI
361,66 Kč
437,61 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

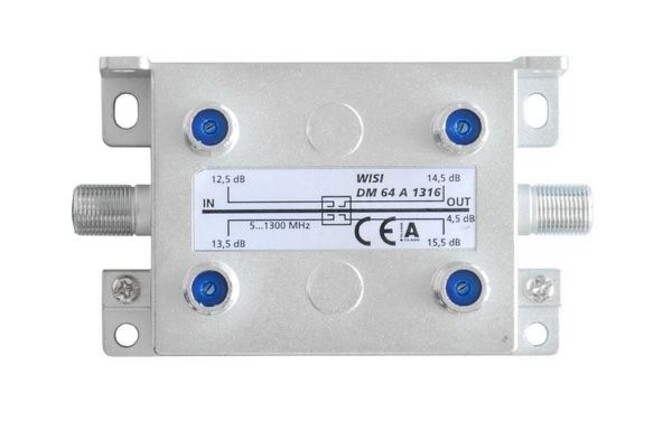

WISI DM 64 A 1316 – asymetrický 4násobný odbočovač 13–16 dB pro DOCSIS 3.1

WISI DM 64 A 1316 je profesionální asymetrický čtyřcestný odbočovač určený pro koaxiální distribuční sítě s průběžnou trasou. Díky frekvenčnímu rozsahu až 1300 MHz je plně připraven pro moderní širokopásmové rozvody a aplikace DOCSIS 3.1.

Odbočovač využívá odstupňované odbočné útlumy, které umožňují efektivní vyrovnání úrovní signálu v rozsáhlých rozvodných systémech. Robustní konstrukce s povrchovou úpravou z bílého bronzu zajišťuje vysokou odolnost proti korozi, dlouhou životnost a vynikající elektrické vlastnosti. Vysoké stínění Class A +10 dB a vysoká odolnost vůči intermodulačnímu zkreslení garantují spolehlivý přenos signálu i v náročných multimediálních sítích.

Hlavní vlastnosti

  • Asymetrický čtyřcestný odbočovač
  • 4 odbočné výstupy s odstupňovaným útlumem
  • Frekvenční rozsah 5–1300 MHz
  • Podpora standardu DOCSIS 3.1
  • Odbočné útlumy 12,5 až 15,5 dB
  • Vysoké stínění Class A +10 dB
  • Vysoká izolace mezi porty
  • Nízký průchozí útlum
  • Vysoký zpětný útlum
  • Potlačení intermodulačního zkreslení podle EN 60728-4
  • Povrchová úprava z bílého bronzu pro dlouhou životnost
  • Vysoká mechanická odolnost
  • Vhodný pro profesionální kabelové a multimediální sítě

Technické parametry

  • Model: DM 64 A 1316
  • Typ produktu: asymetrický čtyřcestný odbočovač
  • Frekvenční rozsah: 5–1300 MHz

Průchozí útlum

  • 5–65 MHz: 3,8 dB
  • 65–470 MHz: 3,8 dB
  • 470–862 MHz: 3,8 dB
  • 862–1006 MHz: 4,0 dB
  • 1006–1300 MHz: 5,0 dB

Odbočný útlum

  • TAP 1: 12,5 dB
  • TAP 2: 13,5 dB
  • TAP 3: 14,5 dB
  • TAP 4: 15,5 dB

Oddělení OUT–TAP

  • 5–65 MHz: > 26 dB
  • 65–470 MHz: > 22 dB
  • 470–862 MHz: > 22 dB
  • 862–1006 MHz: > 18 dB
  • 1006–1300 MHz: > 18 dB

Oddělení TAP–TAP

  • 5–65 MHz: > 36 dB
  • 65–470 MHz: > 32 dB
  • 470–862 MHz: > 32 dB
  • 862–1006 MHz: > 30 dB
  • 1006–1300 MHz: > 25 dB

Zpětný útlum

  • 5–65 MHz: > 19 dB
  • 65–188 MHz: > 18 dB
  • 188–470 MHz: > 16 dB
  • 470–862 MHz: > 16 dB
  • 862–1006 MHz: > 15 dB
  • 1006–1300 MHz: > 14 dB

Konektory

  • 6× F konektor (female)
    • 1× vstup
    • 1× průběžný výstup
    • 4× odbočný výstup

Konstrukce

  • Stínění: Class A +10 dB
  • Intermodulační odolnost: 120 dBµV
  • DC průchod: ne
  • Povrchová úprava: bílý bronz
  • Rozměry: 92,8 × 41,8 × 53,5 mm

Balení

  • Prodejní jednotka: 10 ks
  • Přepravní jednotka: 100 ks
  • Hmotnost: 0,143 kg
  • EAN: 4010056751234
  • Katalogové číslo: 75123

Vhodné použití

WISI DM 64 A 1316 je vhodný zejména pro:

  • kabelové televizní sítě
  • širokopásmové koaxiální rozvody
  • DOCSIS 3.1 infrastrukturu
  • multimediální distribuční systémy
  • společné televizní antény (STA)
  • bytové a komerční objekty
  • profesionální CATV instalace
  • rozvody vyžadující odstupňované úrovně odbočení signálu

Shrnutí

WISI DM 64 A 1316 je profesionální asymetrický čtyřcestný odbočovač s odstupňovanými odbočnými útlumy 12,5 až 15,5 dB a podporou frekvenčního pásma až 1300 MHz. Nabízí vysoké stínění Class A +10 dB, výbornou izolaci mezi porty, nízký průchozí útlum a kompatibilitu se sítěmi DOCSIS 3.1. Je ideální pro moderní kabelové a multimediální rozvody, kde je potřeba přesné vyrovnání úrovní signálu.
