DM 66 A 1318

multitap

Kód: WIDM66A1318 Kód výrobce: 75124 Výrobce: WISI
425,88 Kč
515,31 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

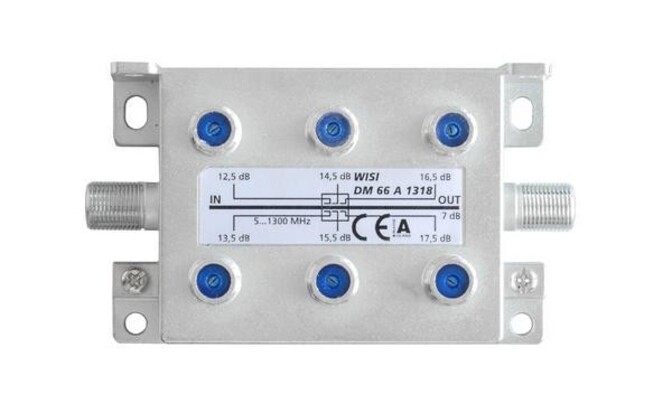

WISI DM 66 A 1318 – asymetrický 6násobný odbočovač 13–18 dB pro DOCSIS 3.1

WISI DM 66 A 1318 je profesionální asymetrický šestinásobný odbočovač určený pro koaxiální distribuční sítě s průběžnou trasou. Díky frekvenčnímu rozsahu až 1300 MHz je plně připraven pro moderní širokopásmové rozvody a aplikace DOCSIS 3.1.

Odbočovač využívá odstupňované odbočné útlumy, které umožňují efektivní vyrovnání úrovní signálu v rozsáhlých kabelových a multimediálních sítích. Robustní konstrukce s povrchovou úpravou z bílého bronzu zajišťuje vysokou odolnost proti korozi, dlouhou životnost a špičkové elektrické vlastnosti. Vysoké stínění Class A +10 dB a odolnost proti intermodulačnímu zkreslení zaručují spolehlivý provoz i v náročných distribučních systémech.

Hlavní vlastnosti

  • Asymetrický šestinásobný odbočovač
  • 6 odbočných výstupů s odstupňovaným útlumem
  • Frekvenční rozsah 5–1300 MHz
  • Podpora standardu DOCSIS 3.1
  • Odbočné útlumy 12,5 až 17,5 dB
  • Vysoké stínění Class A +10 dB
  • Vysoká izolace mezi porty
  • Vysoký zpětný útlum
  • Potlačení intermodulačního zkreslení podle EN 60728-4
  • Povrchová úprava z bílého bronzu pro dlouhou životnost
  • Vysoká mechanická odolnost
  • Vhodný pro profesionální kabelové a multimediální sítě

Technické parametry

  • Model: DM 66 A 1318
  • Typ produktu: asymetrický šestinásobný odbočovač
  • Frekvenční rozsah: 5–1300 MHz

Průchozí útlum

  • 5–65 MHz: 5,0 dB
  • 65–470 MHz: 5,0 dB
  • 470–862 MHz: 5,5 dB
  • 862–1006 MHz: 6,5 dB
  • 1006–1300 MHz: 7,5 dB

Odbočný útlum

  • TAP 1: 12,5 dB
  • TAP 2: 13,5 dB
  • TAP 3: 14,5 dB
  • TAP 4: 15,5 dB
  • TAP 5: 16,5 dB
  • TAP 6: 17,5 dB

Oddělení OUT–TAP

  • 5–65 MHz: > 26 dB
  • 65–470 MHz: > 22 dB
  • 470–862 MHz: > 22 dB
  • 862–1006 MHz: > 18 dB
  • 1006–1300 MHz: > 18 dB

Oddělení TAP–TAP

  • 5–65 MHz: > 36 dB
  • 65–470 MHz: > 32 dB
  • 470–862 MHz: > 32 dB
  • 862–1006 MHz: > 30 dB
  • 1006–1300 MHz: > 25 dB

Zpětný útlum

  • 5–65 MHz: > 19 dB
  • 65–188 MHz: > 18 dB
  • 188–470 MHz: > 16 dB
  • 470–862 MHz: > 16 dB
  • 862–1006 MHz: > 15 dB
  • 1006–1300 MHz: > 14 dB

Konektory

  • 8× F konektor (female)
    • 1× vstup
    • 1× průběžný výstup
    • 6× odbočný výstup

Konstrukce

  • Stínění: Class A +10 dB
  • Intermodulační odolnost: 120 dBµV
  • DC průchod: ne
  • Povrchová úprava: bílý bronz
  • Rozměry: 92,8 × 41,8 × 53,5 mm

Balení

  • Prodejní jednotka: 10 ks
  • Přepravní jednotka: 100 ks
  • Hmotnost: 0,181 kg
  • EAN: 4010056751241
  • Katalogové číslo: 75124

Vhodné použití

WISI DM 66 A 1318 je vhodný zejména pro:

  • kabelové televizní sítě
  • širokopásmové koaxiální rozvody
  • DOCSIS 3.1 infrastrukturu
  • multimediální distribuční systémy
  • společné televizní antény (STA)
  • bytové a komerční objekty
  • profesionální CATV instalace
  • rozsáhlé rozvody vyžadující odstupňované úrovně odbočení signálu

Shrnutí

WISI DM 66 A 1318 je profesionální asymetrický šestinásobný odbočovač s odstupňovanými odbočnými útlumy 12,5 až 17,5 dB a podporou frekvenčního pásma až 1300 MHz. Nabízí vysoké stínění Class A +10 dB, výbornou izolaci mezi porty a kompatibilitu se sítěmi DOCSIS 3.1. Je ideálním řešením pro moderní kabelové a multimediální rozvody, kde je potřeba přesné vyrovnání úrovní signálu.
