DXC 0508

Kaskádový multipřepínač 5/8 pro SAT a pozemní signál

Kód: WIDXC0508 Kód výrobce: 00076875 Výrobce: WISI
2 061,80 Kč
2 494,78 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

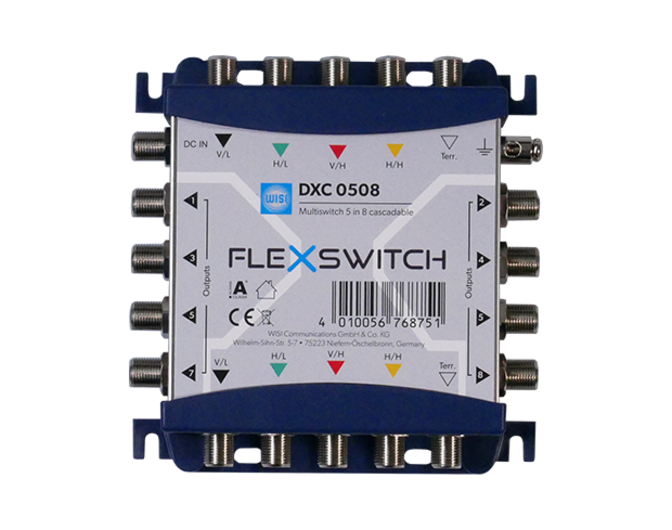

WISI DXC 0508 – kaskádní multipřepínač 5/8 pro SAT a pozemní signál

WISI DXC 0508 je profesionální kaskádní multipřepínač řady FLEXSWITCH určený pro distribuci čtyř SAT-IF polarizací a pozemního signálu až k osmi účastníkům. Průběžné výstupy umožňují pokračovat se všemi vstupními signály do dalších multipřepínačů a vytvářet rozsáhlé kaskádní televizní rozvody.

K osmi účastnickým výstupům lze připojit běžné DVB-S/S2 přijímače i televizory s integrovaným satelitním tunerem. Aktivní pozemní větev umožňuje současnou distribuci signálů DVB-T/T2, DAB+ a FM bez nutnosti samostatného zesilovače.

Integrovaný SAT zesilovač zajišťuje nulový odbočný útlum na účastnických výstupech. Kompaktní konstrukce, barevně označené vstupy a vhodné rozestupy mezi F konektory usnadňují instalaci, zapojení i servis.

Hlavní vlastnosti

  • Kaskádní multipřepínač s pěti vstupy a osmi účastnickými výstupy
  • Distribuce čtyř SAT-IF polarizací a pozemního signálu
  • Čtyři průběžné SAT výstupy a jeden průběžný pozemní výstup
  • Aktivní pozemní větev pro DVB-T/T2, DAB+ a FM
  • Integrovaný SAT zesilovač pro nízký odbočný útlum
  • Nulový vložný útlum SAT a pozemního signálu na účastnických výstupech
  • Podpora běžných DVB-S/S2 přijímačů a televizorů se satelitním tunerem
  • Napájení přes samostatný DC vstup
  • Možnost napájení předřazených multipřepínačů a LNB
  • Vysoké stínění třídy A
  • Barevné označení jednotlivých SAT polarizací
  • Kompatibilní s kaskádními modely DXC 05xx a koncovými modely DXS 05xx

Technické parametry

SAT-IF průběžná větev

  • Počet SAT vstupů: 4
  • Počet průběžných SAT výstupů: 4
  • Frekvenční rozsah: 950–2150 MHz
  • Průchozí útlum: 4 dB
  • Oddělení SAT–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Pozemní průběžná větev

  • Počet pozemních vstupů: 1
  • Počet průběžných pozemních výstupů: 1
  • Frekvenční rozsah: 47–862 MHz
  • Průchozí útlum: 4 dB
  • Oddělení TERR–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Účastnické výstupy

  • Počet účastnických výstupů: 8
  • Frekvenční rozsah: 47–2150 MHz
  • Pozemní větev: aktivní
  • Vložný útlum SAT: 0 dB
  • Vložný útlum pozemní větve: 0 dB
  • Maximální výstupní úroveň SAT: 100 dBµV
  • Maximální výstupní úroveň pozemní větve: 90 dBµV
  • Zpětný útlum SAT: > 10 dB
  • Zpětný útlum pozemní větve: > 10 dB
  • Řídicí signály: 13/18 V, 0/22 kHz
  • Maximální odběr z přijímače: 50 mA

Konektory a označení

  • Počet F zásuvek: 18
  • Impedance: 75 Ω
  • DC napájecí vstup: F zásuvka
  • Barevné označení polarizací:
    • VL: černá
    • HL: zelená
    • VH: červená
    • HH: žlutá

Napájení

  • Provozní napětí: 15–20 V DC
  • Maximální příkon: < 2 W
  • Kompatibilní externí zdroje: WISI DXP 1812 a DXP 1830

Provozní a mechanické parametry

  • Třída stínění: Class A podle EN 50083-2
  • Provozní teplota: −20 až +55 °C
  • Rozměry: 118 × 115 × 36 mm
  • Hmotnost: 0,27 kg

Produktové údaje

  • Prodejní jednotka: 1 ks
  • Rozměry balení: 135 × 135 × 45 mm
  • Objem balení: 0,9 dm³
  • Hrubá hmotnost balení: 0,4 kg
  • EAN: 4010056768751
  • Katalogové číslo: 76875

Vhodné použití

WISI DXC 0508 je vhodný zejména pro:

  • kaskádované satelitní rozvody
  • distribuci signálu z jedné satelitní pozice
  • společné televizní antény
  • bytové a rodinné domy
  • hotely, penziony a komerční objekty
  • distribuci DVB-S/S2, DVB-T/T2, DAB+ a FM
  • rozšíření stávajících systémů FLEXSWITCH
  • profesionální televizní a satelitní instalace

Shrnutí

WISI DXC 0508 je kompaktní kaskádní multipřepínač pro distribuci čtyř SAT-IF polarizací a pozemního signálu až k osmi účastníkům. Nabízí aktivní pozemní větev, integrované SAT zesílení, průběžné výstupy pro rozšiřování systému a stínění třídy A. Díky kompatibilitě s multipřepínači řady DXC 05xx a DXS 05xx je vhodný pro flexibilní výstavbu profesionálních televizních a satelitních rozvodů.

Parametry

SAT vstupy: 4
terestriální vstupy: 1
kaskádový: ano
koncový: ne
zesilovač: ne
s integrovaným napájením: ne
