DXC 1732

Kaskádový multipřepínač 17/32 pro čtyři satelitní pozice

Kód: WIDXC1732 Kód výrobce: 00076894 Výrobce: WISI
13 013,00 Kč
15 745,73 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

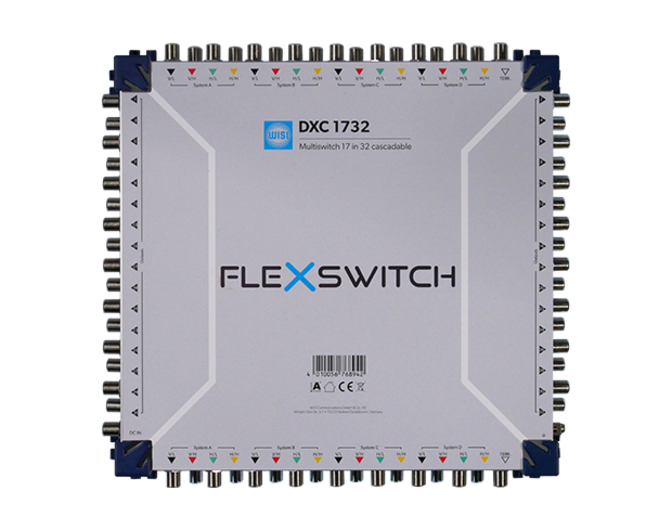

WISI DXC 1732 – kaskádní multipřepínač 17/32 pro čtyři satelitní pozice

WISI DXC 1732 je profesionální kaskádní multipřepínač řady FLEXSWITCH určený pro distribuci šestnácti SAT-IF polarizací ze čtyř satelitních pozic a jednoho pozemního signálu až k 32 účastníkům. Díky průběžným výstupům lze všechny vstupní signály předávat do dalších kompatibilních multipřepínačů a vytvářet rozsáhlé kaskádní televizní a satelitní rozvody.

K účastnickým výstupům lze připojit běžné DVB-S/S2 přijímače i televizory s integrovaným satelitním tunerem. Přepínání polarizace, frekvenčního pásma a satelitní pozice zajišťují řídicí signály 13/18 V, 0/22 kHz a DiSEqC 1.0/2.0.

Pasivní pozemní větev umožňuje distribuci signálů DVB-T/T2, DAB+ a FM. Integrovaný SAT zesilovač spolu s frekvenční předkorekcí pomáhá kompenzovat útlum koaxiálních kabelů a udržovat vyrovnanou úroveň satelitního signálu. Barevně označené vstupy a výstupy spolu s dostatečnými rozestupy mezi F konektory usnadňují instalaci, správné zapojení i následný servis.

Hlavní vlastnosti

  • Kaskádní multipřepínač se 17 vstupy a 32 účastnickými výstupy
  • Distribuce 16 SAT-IF polarizací ze čtyř satelitních pozic
  • Samostatný vstup pro pozemní signál
  • 16 průběžných SAT výstupů
  • 1 průběžný výstup pozemního signálu
  • Pasivní pozemní větev pro DVB-T/T2, DAB+ a FM
  • Integrovaný SAT zesilovač pro snížení vložných ztrát
  • Frekvenční předkorekce pro kompenzaci útlumu koaxiálních kabelů
  • Podpora DiSEqC 1.0 a DiSEqC 2.0
  • Kompatibilita s běžnými DVB-S/S2 přijímači a televizory se SAT tunerem
  • Možnost napájení multipřepínače, předřazených prvků a LNB přes DC vstup
  • Stínění třídy A podle EN 50083-2
  • Barevně označené vstupy a výstupy
  • Kompatibilita s kaskádními multipřepínači WISI DXC 17xx

Technické parametry

  • Model: DXC 1732
  • Produktová řada: FLEXSWITCH
  • Typ zařízení: kaskádní multipřepínač
  • Konfigurace: 17 vstupů / 32 účastnických výstupů
  • Počet podporovaných satelitních pozic: 4
  • Impedance: 75 Ω

SAT-IF průběžná větev

  • Počet SAT vstupů: 16
  • Počet průběžných SAT výstupů: 16
  • Frekvenční rozsah: 950–2150 MHz
  • Průchozí útlum: 8 dB
  • Oddělení SAT–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Pozemní průběžná větev

  • Počet pozemních vstupů: 1
  • Počet průběžných pozemních výstupů: 1
  • Frekvenční rozsah: 5–862 MHz
  • Průchozí útlum: 5 dB
  • Oddělení TERR–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Účastnické výstupy

  • Počet účastnických výstupů: 32
  • Frekvenční rozsah: 5–2150 MHz
  • Pozemní větev: pasivní
  • Vložný zisk/útlum SAT: −2 až +3 dB
  • Vložný útlum pozemní větve: 33 dB
  • Maximální výstupní úroveň SAT: 100 dBµV
  • Zpětný útlum SAT: > 10 dB
  • Zpětný útlum pozemní větve: > 10 dB
  • Maximální odběr z přijímače: 50 mA

Řídicí signály

  • Přepínání polarizace: 13/18 V
  • Přepínání frekvenčního pásma: 0/22 kHz
  • Přepínání satelitní pozice: DiSEqC 1.0/2.0

Konektory a barevné označení

  • Počet F zásuvek: 66
  • DC napájecí vstup: F zásuvka
  • VL – vertikální nízké pásmo: černá
  • HL – horizontální nízké pásmo: zelená
  • VH – vertikální vysoké pásmo: červená
  • HH – horizontální vysoké pásmo: žlutá

Napájení

  • Provozní napětí: 15–20 V DC
  • Maximální příkon: < 0,4 W
  • Napájení přes samostatný DC vstup
  • Kompatibilní napájecí zdroje: WISI DXP 1812 a DXP 1830

Provozní a mechanické parametry

  • Třída stínění: Class A podle EN 50083-2
  • Provozní teplota: −20 až +55 °C
  • Rozměry: 275 × 290 × 65 mm
  • Hmotnost: 1,6 kg

Produktové údaje

  • Prodejní jednotka: 1 ks
  • Rozměry balení: 310 × 285 × 72 mm
  • Objem balení: 6,4 dm³
  • Hrubá hmotnost balení: 1,75 kg
  • EAN: 4010056768942
  • Katalogové číslo: 76894

Vhodné použití

WISI DXC 1732 je vhodný zejména pro:

  • rozsáhlé kaskádní satelitní rozvody
  • distribuci signálu ze čtyř satelitních pozic
  • společné televizní antény
  • větší bytové domy a rezidenční komplexy
  • hotely, penziony a komerční objekty
  • distribuci DVB-S/S2, DVB-T/T2, DAB+ a FM
  • systémy využívající přepínání DiSEqC
  • rozšiřování instalací s multipřepínači DXC 17xx
  • profesionální televizní a satelitní instalace

Shrnutí

WISI DXC 1732 je výkonný kaskádní multipřepínač pro distribuci šestnácti SAT-IF polarizací ze čtyř satelitních pozic a pozemního signálu až k 32 účastníkům. Nabízí pasivní pozemní větev, integrované SAT zesílení, frekvenční předkorekci, podporu DiSEqC 1.0/2.0 a průběžné výstupy pro další rozšíření systému. Díky stínění třídy A je vhodný pro rozsáhlé profesionální televizní a satelitní rozvody.

Parametry

SAT vstupy: 16
terestriální vstupy: 1
kaskádový: ano
koncový: ne
zesilovač: ne
s integrovaným napájením: ne
