DXR 0516

Koncový multipřepínač 5/16 napájený ze satelitního přijímače

Kód: WIDXR0516 Kód výrobce: 00076896 Výrobce: WISI
3 042,00 Kč
3 680,82 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

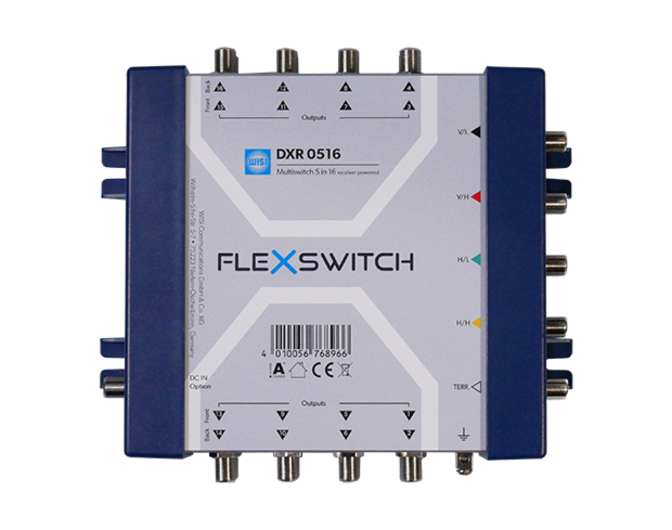

WISI DXR 0516 – multipřepínač 5/16 napájený ze satelitního přijímače

WISI DXR 0516 je kompaktní multipřepínač řady FLEXSWITCH určený pro distribuci čtyř SAT-IF polarizací a pozemního signálu až k 16 účastníkům. K výstupům lze připojit standardní DVB-S/S2 přijímače i televizory s integrovaným satelitním tunerem.

Multipřepínač i připojený Quattro LNB lze napájet prostřednictvím připojeného satelitního přijímače, pokud přijímač poskytuje potřebný proud. V běžné instalaci proto není nutný samostatný napájecí zdroj. Pro náročnější sestavy lze využít také externí napájení přes samostatný DC vstup.

Pasivní pozemní větev umožňuje distribuci signálů DVB-T/T2, DAB+ a FM ke všem účastnickým výstupům nezávisle na napájení multipřepínače. Integrovaný SAT zesilovač a frekvenční předkorekce pomáhají omezit vložné ztráty a kompenzovat vyšší útlum koaxiálního kabelu na vysokých frekvencích.

Hlavní vlastnosti

  • Multipřepínač s 5 vstupy a 16 účastnickými výstupy
  • Distribuce čtyř SAT-IF polarizací a pozemního signálu
  • Napájení z připojeného satelitního přijímače
  • Za běžných podmínek nevyžaduje samostatný napájecí zdroj
  • Možnost alternativního napájení přes samostatný DC vstup
  • Vhodný pro Quattro LNB
  • Pasivní pozemní větev pro DVB-T/T2, DAB+ a FM
  • Pozemní signál dostupný na všech výstupech nezávisle na napájení
  • Integrovaný SAT zesilovač pro omezení vložných ztrát
  • Frekvenční předkorekce pro kompenzaci útlumu kabelu
  • Stínění třídy A podle EN 50083-2
  • Barevné označení SAT vstupů
  • Kompatibilní s kaskádními multipřepínači WISI DXC 05xx

Technické parametry

  • Model: DXR 0516
  • Produktová řada: FLEXSWITCH
  • Typ zařízení: multipřepínač napájený z přijímače
  • Konfigurace: 5 vstupů / 16 účastnických výstupů
  • Počet podporovaných satelitních pozic: 1
  • Impedance: 75 Ω

SAT-IF vstupy

  • Počet SAT vstupů: 4
  • Frekvenční rozsah: 950–2150 MHz
  • Oddělení SAT–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Pozemní vstup

  • Počet pozemních vstupů: 1
  • Frekvenční rozsah: 5–862 MHz
  • Provedení pozemní větve: pasivní
  • Oddělení TERR–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Účastnické výstupy

  • Počet účastnických výstupů: 16
  • Frekvenční rozsah: 5–2150 MHz
  • Vložný útlum SAT: 3–8 dB
  • Vložný útlum pozemní větve: 27 dB
  • Maximální výstupní úroveň SAT: 100 dBµV
  • Zpětný útlum SAT: > 10 dB
  • Zpětný útlum pozemní větve: > 10 dB

Řídicí signály

  • Přepínání polarizace: 13/18 V
  • Přepínání frekvenčního pásma: 0/22 kHz

Konektory a barevné označení

  • Počet F zásuvek: 21
  • DC napájecí vstup: F zásuvka
  • VL – vertikální nízké pásmo: černá
  • HL – horizontální nízké pásmo: zelená
  • VH – vertikální vysoké pásmo: červená
  • HH – horizontální vysoké pásmo: žlutá

Napájení

  • Primární napájení: ze satelitního přijímače
  • Proudový odběr z přijímače: 35 mA
  • Maximální příkon: < 0,5 W
  • Alternativní napájení: přes samostatný DC vstup

Provozní a mechanické parametry

  • Třída stínění: Class A podle EN 50083-2
  • Provozní teplota: −20 až +55 °C
  • Rozměry: 200 × 175 × 60 mm
  • Hmotnost: 0,8 kg

Produktové údaje

  • Prodejní jednotka: 1 ks
  • Rozměry balení: 215 × 185 × 65 mm
  • Objem balení: 2,6 dm³
  • Hrubá hmotnost balení: 0,9 kg
  • EAN: 4010056768966
  • Katalogové číslo: 76896

Vhodné použití

WISI DXR 0516 je vhodný zejména pro:

  • distribuci signálu z jedné satelitní pozice
  • rodinné a bytové domy
  • společné televizní antény
  • menší komerční objekty
  • rozvody pro 16 satelitních přijímačů nebo televizorů
  • distribuci DVB-S/S2, DVB-T/T2, DAB+ a FM
  • instalace bez samostatného napájecího zdroje
  • rozšíření systémů s multipřepínači WISI DXC 05xx

Shrnutí

WISI DXR 0516 je multipřepínač pro distribuci čtyř SAT-IF polarizací a pozemního signálu až k 16 účastníkům. Hlavní výhodou je možnost napájení přímo ze satelitního přijímače, takže v běžné instalaci není nutný samostatný zdroj. Nabízí pasivní pozemní větev, integrované SAT zesílení, frekvenční předkorekci a kvalitní stínění třídy A.

Parametry

SAT vstupy: 4
terestriální vstupy: 1
kaskádový: ne
koncový: ano
zesilovač: ne
s integrovaným napájením: ano
