EDM 201

306300

Kód: T306300 Kód výrobce: 306300 Výrobce: Triax
289,26 Kč
350,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodací doba na dotaz
Kontaktujte nás!

Kompletní specifikace

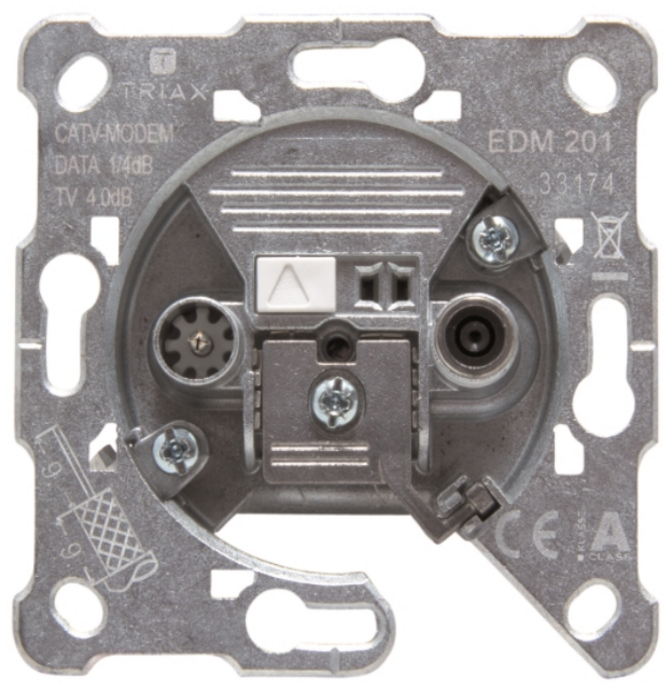

EDM 201

EDM 201 je multimediální koaxiální zásuvka určená pro použití v interaktivních CATV sítích. Je vhodná pro dobře izolované odbočné větve z CATV odbočovačů a umožňuje spolehlivé oddělení TV a datového portu.

Díky vysoké izolaci mezi TV a DATA výstupem pomáhá omezit rušení způsobené provozem modemu. Selektivní a nesymetrické navázání upstreamových a downstreamových signálů na DATA port zároveň přispívá k nízkému vložnému útlumu a minimalizaci intermodulace upstreamového signálu.

Hlavní vlastnosti

  • Multimediální koaxiální zásuvka pro interaktivní CATV sítě
  • Vhodná pro izolované odbočné větve z CATV multi-tap prvků
  • Vysoká izolace mezi TV a DATA portem
  • Omezení rušení způsobeného provozem modemu
  • Selektivní oddělení upstreamových a downstreamových signálů
  • Nízký vložný útlum na DATA portu
  • Spolehlivá SMD technologie
  • Stínění splňující třídu Class A+10 dB dle EN 60728-2
  • Robustní provedení ze zinkové slitiny
  • Konektor TV typu IEC male
  • Vstupní/výstupní připojení pomocí pružinové svorky

Technické parametry

  • Typ produktu: selektivní multimediální koaxiální CATV zásuvka
  • Model: EDM 201
  • Art. Number: 306300
  • EAN: 5702663063006
  • Typ zásuvky: koncová
  • Impedance: 75 Ω
  • Materiál: zinkový odlitek
  • Technologie: SMD
  • Certifikace: EN 50083-1, EN 50083-2
  • Účinnost stínění: EN 50083-2, Class A+10 dB
  • MTBF: více než 1 000 000 hodin

Frekvenční rozsahy

  • DATA port: 5–204 MHz / 258–1794 MHz
  • TV port: 258–1200 MHz

Útlum

  • Útlum IN–DATA: 1 dB při 5–204 MHz
  • Útlum IN–DATA: 4,2 dB při 258–1218 MHz
  • Útlum IN–DATA: 5,2 dB při 1218–1794 MHz
  • Útlum IN–TV: 4,2 dB při 258–1218 MHz

Izolace

  • Izolace TV–DATA: 54 dB při frekvencích pod 204 MHz
  • Izolace TV–DATA: 65 dB při frekvencích pod 30 MHz
  • Izolace TV–DATA: 56 dB při frekvencích pod 85 MHz
  • Izolace TV–DATA: 53 dB

Útlum odrazu

  • DATA: 16 dB při frekvencích pod 204 MHz
  • DATA: 14 dB při 258–1218 MHz
  • DATA: 12 dB při 1218–1794 MHz
  • IN: 14 dB při frekvencích pod 204 MHz
  • IN: 18 dB při 258–1218 MHz
  • IN: 15 dB při 1218–1794 MHz
  • TV: 20 dB při 258–300 MHz
  • TV: 18 dB při 300–1218 MHz

Stínění

  • Stínění při 30–300 MHz: ≥ 95 dB
  • Stínění při 300–470 MHz: ≥ 90 dB
  • Stínění při 470–1000 MHz: ≥ 85 dB
  • Stínění při 1000–2400 MHz: ≥ 65 dB

Provozní podmínky

  • Provozní teplota: −25 až +55 °C
  • Skladovací teplota: −25 až +55 °C
  • Teplota při přepravě: −40 až +70 °C

Připojení a kompatibilita kabelů

  • Konektor IN/OUT: pružinová svorka
  • Konektor TV: IEC male
  • Průměr vnitřního vodiče: 0,58–1,15 mm
  • Průměr pro F-female: 0,6–1,13 mm
  • Průměr pláště kabelu: 4,5–7,2 mm
  • Průměr vnějšího vodiče: 3,7–5,8 mm
  • Zásuvná síla při průměru 1,1 mm: 25 N

Mechanické parametry

  • Čistá hmotnost: 0,096 kg
  • Celková hmotnost: 0,104 kg
  • Hmotnost obalu: 0,008 kg
  • Hloubka balení: 0,071 m
  • Šířka balení: 0,071 m
  • Výška balení: 0,035 m

Vhodné použití

EDM 201 je vhodná zejména pro:

  • interaktivní CATV sítě
  • multimediální koaxiální rozvody
  • oddělení TV a datového signálu
  • instalace s požadavkem na vysokou izolaci portů
  • rozvody s kabelovým modemem
  • profesionální domovní a bytové instalace
  • modernizace koaxiálních rozvodů

Shrnutí

EDM 201 je kvalitní selektivní multimediální zásuvka pro koaxiální CATV sítě. Nabízí vysokou izolaci mezi TV a DATA portem, nízký útlum, velmi dobré stínění třídy Class A+10 dB a robustní provedení ze zinkového odlitku. Díky spolehlivé konstrukci a širokému frekvenčnímu rozsahu je vhodná pro profesionální instalace v moderních interaktivních kabelových sítích.
