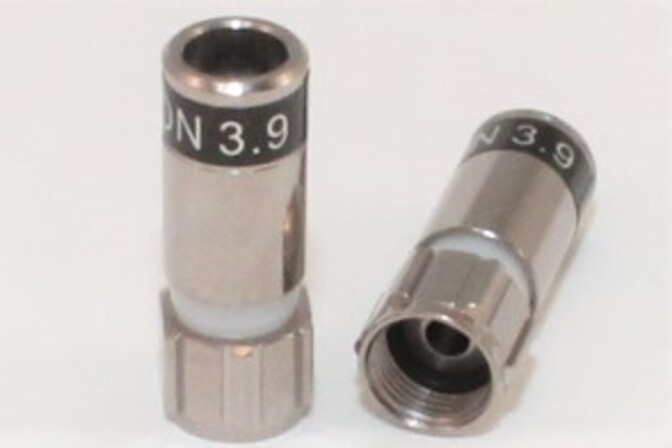

F-59-TD 3.9

Cabelcon 99909921-01

Kód: CCF59TD39 Kód výrobce: 99909921-01 Výrobce: Corning Cabelcon
20,33 Kč
24,60 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodací doba na dotaz
Kontaktujte nás!

Kompletní specifikace

Cabelcon F-59-TD 3.9 – profesionální kompresní F konektor 75 Ω

Cabelcon F-59-TD 3.9 je profesionální kompresní F konektor určený pro 75Ω koaxiální kabel Cabelcon 280028. Pracuje v širokém frekvenčním rozsahu 0,3–3000 MHz a je vhodný pro televizní, satelitní, kabelové a širokopásmové distribuční systémy.

Konektor nabízí velmi nízký vložný útlum, kvalitní impedanční přizpůsobení a vysokou účinnost stínění. Třída stínění A++ pomáhá omezit pronikání rušivých signálů a únik vysokofrekvenčního signálu z koaxiálního vedení.

Vodotěsné provedení splňuje požadavky IPX8 při ponoření do hloubky 30 metrů po dobu 8 hodin. Mosazné tělo s povrchovou úpravou Nitin-6, těsnění EPDM a vysoká mechanická pevnost umožňují použití v náročných profesionálních instalacích.

Hlavní vlastnosti

  • Profesionální kompresní F konektor
  • Určený pro 75Ω koaxiální systémy
  • Kompatibilní s kabelem Cabelcon 280028
  • Frekvenční rozsah 0,3–3000 MHz
  • Velmi nízký vložný útlum
  • Výborné impedanční přizpůsobení
  • Přenosová impedance ve třídě A+
  • Účinnost stínění ve třídě A++
  • Stínicí útlum vyšší než 105 dB do 1000 MHz
  • Vodotěsné provedení IPX8
  • Těsnicí kroužky z EPDM
  • Mosazné tělo s povrchovou úpravou Nitin-6
  • Tahová pevnost vyšší než 196 N
  • Nízká intermodulace třetího řádu
  • Konstrukce podle IEC 61169-24 pro konektory typu F

Technické parametry

  • Výrobce: Amphenol Cabelcon
  • Model: F-59-TD 3.9
  • Typ produktu: kompresní F konektor
  • Katalogové číslo: 99909921-01
  • Určený kabel: Cabelcon 280028
  • Jmenovitá impedance: 75 Ω
  • Frekvenční rozsah: 0,3–3000 MHz
  • Konstrukční norma: IEC 61169-24, typ F

Přenosová impedance

  • Třída přenosové impedance: Class A+
  • Přenosová impedance při 5–30 MHz: < 2,5 mΩ/m
  • Přenosová impedance konektoru při 5–30 MHz: < 0,68 mΩ/kus

Účinnost stínění

  • Třída stínění: Class A++
  • 30–1000 MHz: > 105 dB
  • 1000–2000 MHz: > 95 dB
  • 2000–3000 MHz: > 85 dB

Zpětný útlum

Minimální a typické hodnoty zpětného útlumu:

  • 0,3–500 MHz: minimálně 39 dB, typicky 41,5 dB
  • 500–860 MHz: minimálně 39 dB, typicky 41,5 dB
  • 860–1000 MHz: minimálně 39 dB, typicky 41,5 dB
  • 1000–1750 MHz: minimálně 39 dB, typicky 41,5 dB
  • 1750–2150 MHz: minimálně 39 dB, typicky 41,5 dB
  • 2150–3000 MHz: minimálně 36 dB, typicky 41,5 dB

Vložný útlum

  • 0,3–500 MHz: maximálně 0,06 dB, typicky 0,01 dB
  • 500–860 MHz: maximálně 0,06 dB, typicky 0,01 dB
  • 860–1000 MHz: maximálně 0,06 dB, typicky 0,01 dB
  • 1000–1750 MHz: maximálně 0,06 dB, typicky 0,01 dB
  • 1750–2150 MHz: maximálně 0,06 dB, typicky 0,01 dB
  • 2150–3000 MHz: maximálně 0,06 dB, typicky 0,01 dB

Intermodulace

  • Intermodulace třetího řádu při 2× 100 mW: −164 dBc

Mechanické parametry

  • Maximální tahová pevnost: > 20 kgf
  • Maximální tahová pevnost v newtonech: > 196 N
  • Torzní odolnost: kabel se začne protáčet dříve, než konektor ztratí pevné uchycení

Krytí a těsnění

  • Stupeň krytí: IPX8
  • Zkušební podmínky: ponoření do hloubky 30 m po dobu 8 hodin
  • Materiál těsnicích kroužků: EPDM

Materiály a povrchová úprava

  • Materiál těla: mosaz CuZn39Pb3
  • Povrchová úprava těla: Nitin-6
  • Materiál vnitřního vodiče: podle použitého kabelu
  • Izolační materiál: podle použitého kabelu

Provozní podmínky

  • Teplota při instalaci: −5 až +50 °C
  • Provozní teplota: −40 až +70 °C
  • Skladovací teplota: −40 až +70 °C

Vhodné použití

Cabelcon F-59-TD 3.9 je vhodný zejména pro:

  • zakončování koaxiálního kabelu Cabelcon 280028
  • pozemní televizní rozvody
  • satelitní distribuční systémy
  • kabelové televizní sítě
  • širokopásmové koaxiální rozvody
  • profesionální domovní a distribuční instalace
  • venkovní a vlhké prostředí
  • aplikace vyžadující vysokou účinnost stínění
  • instalace pracující ve frekvenčním rozsahu až 3 GHz

Důležité upozornění

Konektor je určen pro koaxiální kabel Cabelcon 280028. Pro správnou montáž je nutné použít vhodný kompresní nástroj a dodržet předepsanou délku odizolování kabelu.

Shrnutí

Cabelcon F-59-TD 3.9 je profesionální 75Ω kompresní F konektor s pracovním rozsahem až 3000 MHz. Nabízí velmi nízký vložný útlum, zpětný útlum až 41,5 dB, stínění třídy A++ a vodotěsné provedení IPX8. Mosazné tělo, povrchová úprava Nitin-6 a tahová pevnost vyšší než 196 N zajišťují spolehlivé použití v náročných televizních, satelitních a širokopásmových koaxiálních instalacích.

Parametry

typ konektoru: F
montáž: Kompresní
konektor: F 3.9
