GDM 10

306272

Kód: T306272 Výrobce: TRIAX
295,04 Kč
357,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

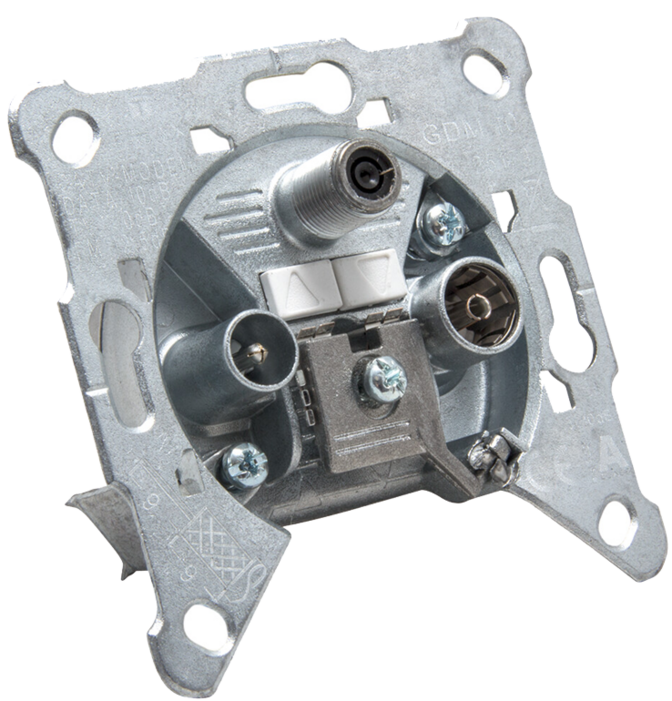

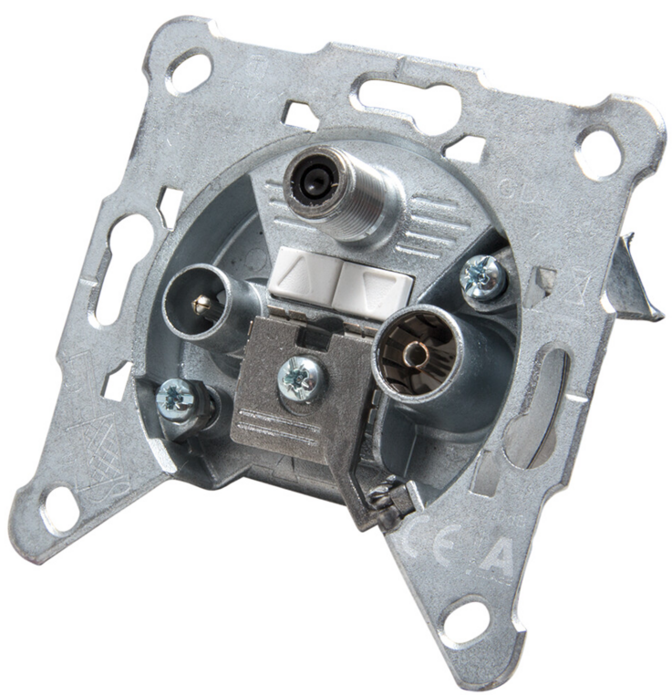

GDM 10 – 3cestná multimediální zásuvka

GDM 10 je 3cestná multimediální nástěnná zásuvka určená pro interaktivní koaxiální CATV sítě. Díky průchozímu provedení je vhodná pro instalace, kde je potřeba pokračovat se signálem dále v rozvodu.

Zásuvka podporuje široký frekvenční rozsah až do 1794 MHz, díky čemuž je připravena pro moderní sítě a migraci na DOCSIS 3.1. Zároveň zůstává kompatibilní se stávajícími standardy. Nabízí vysoké stínění Class A+10 dB, kvalitní elektrické parametry a rychlou montáž pomocí „push-lock“ mechanismu.

Hlavní vlastnosti

  • 3cestná multimediální nástěnná zásuvka
  • Průchozí provedení pro pokračování signálu v rozvodu
  • Vhodná pro interaktivní multimediální CATV sítě
  • Podpora frekvenčního rozsahu 5–1794 MHz
  • Připraveno pro migraci na DOCSIS 3.1
  • Kompatibilní se stávajícími standardy
  • Vysoké stínění Class A+10 dB
  • Velmi dobré elektrické vlastnosti
  • Rychlá a snadná montáž pomocí „push-lock“ mechanismu
  • Schváleno pro použití v sítích Vodafone / Kabel Deutschland
  • Výstupy pro DATA, TV a RF signál
  • Konektor DATA typu F-female
  • Konektory TV a RF typu IEC

Technické parametry

  • Model: GDM 10
  • Typ produktu: 3cestná multimediální zásuvka
  • Art. Number: 306272
  • EAN: 5702663062726
  • Typ zásuvky: průchozí
  • Impedance: 75 Ω
  • Stínicí účinnost: EN50083-2, Class A+10 dB
  • Počet výstupů: 3
  • Výstupy: DATA, TV, RF
  • Použití: interaktivní multimediální CATV sítě

Frekvenční rozsahy

  • DATA: 5–1794 MHz
  • DATA RP: 5–65–85 MHz
  • IN–OUT: 5–1794 MHz
  • RF: 87,5–108 MHz
  • TV: 109–1218 MHz

Útlum

  • IN–DATA při 5–1218 MHz: 10,2 dB
  • IN–DATA při 1218–1794 MHz: 11,2 dB
  • IN–OUT při 5–1218 MHz: 3,6 dB
  • IN–OUT při 1000–1218 MHz: 3,8 dB
  • IN–OUT při 1218–1794 MHz: 4,8 dB
  • IN–RF při 5–65 MHz: 52,0 dB
  • IN–RF při 87,5–108 MHz: 12,5 dB
  • IN–TV při 5–65 MHz: 52,0 dB
  • IN–TV při 109–1000 MHz: 10,0 dB
  • IN–TV při 1000–1218 MHz: 10,0 dB

Izolace

  • Izolace DATA/TV/R při 5–65 MHz: 60,0 dB
  • Izolace DATA/TV/R při 85–200 MHz: 40,0 dB
  • Izolace DATA/TV/R při 200–862 MHz: 30,0 dB
  • Izolace DATA/TV/R při 862–1218 MHz: 20,0 dB
  • Izolace OUT/DATA při 5–200 MHz: 20,0 dB
  • Izolace OUT/DATA při 200–1218 MHz: 20,0 dB
  • Izolace OUT/DATA při 1218–1794 MHz: 18,0 dB
  • Izolace OUT/TV/R při 5–65 MHz: 60,0 dB
  • Izolace OUT/TV/R při 65–862 MHz: 25,0 dB
  • Izolace OUT/TV při 862–1218 MHz: 20,0 dB
  • Izolace OUT/TV/R: 30,0 dB
  • Izolace TV–RF: 20,0 dB

Útlum odrazu

  • DATA: 18,0 − 1,5 dB/oct
  • IN/OUT: 18,0 − 1,5 dB/oct
  • IN/OUT/DATA při 1218–1794 MHz: 8,0 dB při 1794 MHz
  • RF: 10,0 dB
  • TV: 14,0 − 1,5 dB/oct

Stínění

  • Stínění při 5–470 MHz: ≥ 95 dB
  • Stínění při 470–1000 MHz: ≥ 85 dB
  • Stínění při 1000–1794 MHz: ≥ 85 dB
  • Stínění při 1794–3000 MHz: ≥ 65 dB

Konektory

  • DATA: F-female, IEC 61
  • IN–OUT: pružinová svorka
  • RF: IEC-female
  • TV: IEC-male

Mechanické parametry

  • Čistá hmotnost: 0,104 kg
  • Celková hmotnost: 0,114 kg
  • Hmotnost obalu: 0,010 kg
  • Hloubka balení: 0,040 m
  • Šířka balení: 0,070 m
  • Výška balení: 0,070 m
  • Balení: 10 ks

Vhodné použití

GDM 10 je vhodná zejména pro:

  • interaktivní CATV sítě
  • multimediální koaxiální rozvody
  • průchozí domovní a bytové instalace
  • rozvody připravené na DOCSIS 3.1
  • připojení kabelového modemu
  • oddělení DATA, TV a RF signálu
  • profesionální instalace v bytových domech a komerčních objektech
  • modernizaci stávajících kabelových sítí

Shrnutí

GDM 10 je kvalitní 3cestná průchozí multimediální zásuvka pro moderní koaxiální CATV sítě. Nabízí široký frekvenční rozsah až 1794 MHz, vysoké stínění Class A+10 dB, dobré oddělení jednotlivých portů a nízký průchozí útlum. Díky průchozímu provedení, rychlé montáži a podpoře DOCSIS 3.1 je vhodná pro profesionální instalace i modernizaci kabelových rozvodů.

Parametry

typ: průchozí
výstup pro TV: ano
výstup pro rádio: ano
výstup pro internet: ano
