HN 30/40127 N

Domovní širokopásmový zesilovač 5–1218 MHz

Kód: POHN3040127N Kód výrobce: 1452630 Výrobce: POLYTRON
7 324,21 Kč
8 862,30 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodání do týdne
Kontaktujte nás!

Kompletní specifikace

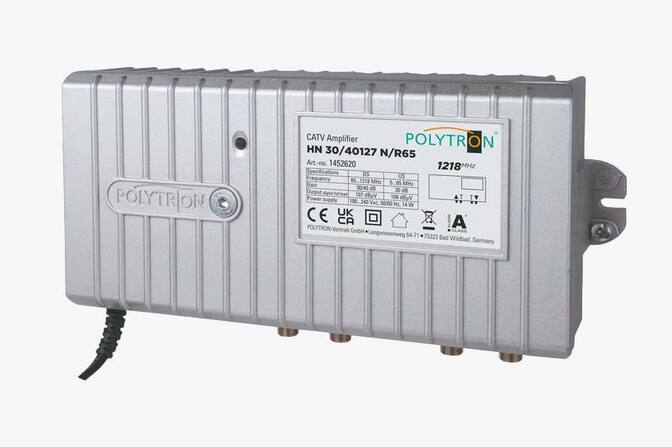

POLYTRON HN 30/40127 N – domovní širokopásmový zesilovač 5–1218 MHz

POLYTRON HN 30/40127 N je profesionální domovní zesilovač určený pro kabelové televizní sítě v rodinných a bytových domech. Pracuje v širokém frekvenčním rozsahu 5–1218 MHz a je připraven pro moderní infrastrukturu DOCSIS 3.1.

Přepínatelné zesílení 30 nebo 40 dB umožňuje přizpůsobit výkon zesilovače konkrétním podmínkám rozvodu. Výstupní úroveň lze přesně nastavit pomocí útlumového článku a ekvalizéru v rozsahu 0–16 dB s krokem 2 dB. K dispozici je také mezistupňový ekvalizér a útlumový článek s volbou 0 nebo 6 dB.

Odolné pouzdro s krytím IP65 umožňuje použití v náročnějších instalačních podmínkách. Vstupní a výstupní měřicí body s útlumem −20 dB usnadňují kontrolu signálu při instalaci a servisu. Provoz zařízení signalizuje zelená LED.

Hlavní vlastnosti

  • Domovní širokopásmový zesilovač pro kabelové televizní sítě
  • Frekvenční rozsah 5–1218 MHz
  • Kompatibilní s technologií DOCSIS 3.1
  • Přepínatelné zesílení 30 nebo 40 dB
  • Nastavitelný útlum 0–16 dB v krocích po 2 dB
  • Nastavitelná ekvalizace 0–16 dB v krocích po 2 dB
  • Mezistupňový ekvalizér 0/6 dB
  • Mezistupňový útlumový článek 0/6 dB
  • Výstupní úroveň až 107 dBµV při plném digitálním zatížení
  • Vstupní a výstupní měřicí bod −20 dB
  • Integrovaný širokorozsahový napájecí zdroj
  • Zelená LED indikace napájení
  • Odolné provedení s krytím IP65
  • Vhodný pro rodinné i bytové domy

Technické parametry

  • Model: HN 30/40127 N
  • Typ zařízení: domovní CATV zesilovač
  • Frekvenční rozsah: 5–1218 MHz
  • Zesílení: 30/40 dB, přepínatelné
  • Útlumový článek: 0–16 dB
  • Krok nastavení útlumu: 2 dB
  • Ekvalizér: 0–16 dB
  • Krok nastavení ekvalizace: 2 dB
  • Mezistupňový ekvalizér: 0/6 dB
  • Mezistupňový útlumový článek: 0/6 dB
  • Šumové číslo: typicky 7 dB
  • Výstupní úroveň při plném digitálním zatížení: 107 dBµV
  • Zpětný kanál: ne

Připojení a měřicí body

  • 1× RF vstup
  • 1× RF výstup
  • 1× vstupní měřicí bod: −20 dB
  • 1× výstupní měřicí bod: −20 dB
  • Zemnicí svorka

Napájení

  • Napájecí napětí: 100–240 V AC
  • Síťová frekvence: 50/60 Hz
  • Příkon: 14 W
  • Indikace provozu: zelená LED

Provedení

  • Stupeň krytí: IP65
  • Rozměry: 240 × 105 × 60 mm
  • Doporučená montáž: vodorovná poloha
  • Katalogové číslo: 1452630

Obsah balení

  • Domovní zesilovač POLYTRON HN 30/40127 N
  • Návod k obsluze
  • Pokyny pro montáž a bezpečnost

Vhodné použití

POLYTRON HN 30/40127 N je vhodný zejména pro:

  • kabelové televizní sítě
  • domovní koaxiální rozvody
  • rodinné domy
  • bytové a vícegenerační domy
  • distribuci digitálního televizního signálu
  • sítě kompatibilní s DOCSIS 3.1
  • kompenzaci ztrát v koaxiálních rozvodech
  • modernizaci stávajících CATV instalací

Shrnutí

POLYTRON HN 30/40127 N je širokopásmový domovní zesilovač pro kabelové sítě s frekvenčním rozsahem až 1218 MHz. Nabízí přepínatelné zesílení 30/40 dB, přesné nastavení útlumu a ekvalizace, výstupní úroveň 107 dBµV a měřicí body pro snadnou kontrolu signálu. Díky integrovanému napájení, krytí IP65 a podpoře DOCSIS 3.1 je vhodný pro moderní televizní rozvody v rodinných i bytových domech.

Parametry

zesílení: 30..40 dB
maximální výstupní úroveň (IMA3): 127 dBµV
útlum: 0..16 dB
náklon: 0..16 dB
frekvence dopředný směr: 5..1218 MHz
frekvence zpětný směr: x MHz
maximální výstupní úroveň (Cenelec 42): 110 dBµV
