PSG 908 C II

Kaskádový multipřepínač 9/8

Kód: POPSG908CII Kód výrobce: 9268062 Výrobce: POLYTRON
2 484,30 Kč
3 006,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodací doba na dotaz
Kontaktujte nás!

Kompletní specifikace

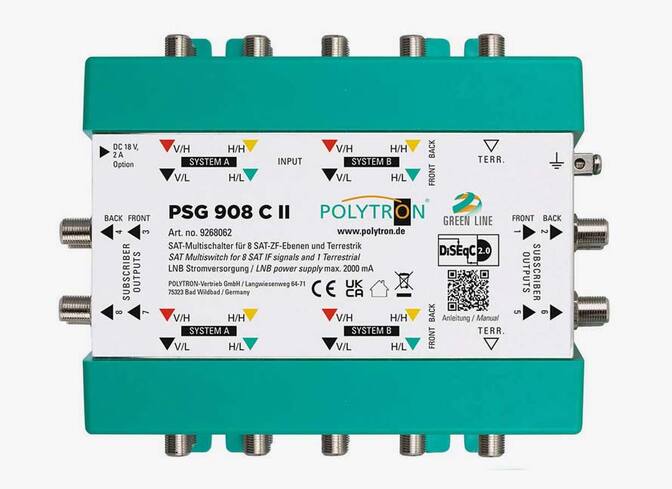

POLYTRON PSG 908 C II – kaskádní multipřepínač 9/8 pro dvě satelitní pozice

POLYTRON PSG 908 C II je profesionální kaskádní multipřepínač určený pro distribuci signálů ze dvou satelitních pozic a pozemního televizního vysílání až k osmi účastníkům. Disponuje osmi SAT vstupy, jedním pozemním vstupem a osmi účastnickými výstupy pro připojení satelitních přijímačů nebo televizorů s integrovaným SAT tunerem.

Výběr požadované satelitní pozice, polarizace a frekvenčního pásma probíhá pomocí standardních řídicích signálů 13/18 V, 0/22 kHz a DiSEqC 2.0. Multipřepínač je vybaven integrovaným zesilovačem, který kompenzuje útlum koaxiálního vedení a pomáhá udržet stabilní úroveň signálu na účastnických výstupech.

Průběžné výstupy umožňují zapojení dalších kaskádních prvků a rozšíření systému o další účastníky. Vysoké oddělení jednotlivých signálových větví, dobrý zpětný útlum a energeticky úsporné provedení zajišťují spolehlivý provoz v profesionálních televizních a satelitních rozvodech.

Hlavní vlastnosti

  • Kaskádní multipřepínač s 9 vstupy a 8 účastnickými výstupy
  • Distribuce signálu ze dvou satelitních pozic
  • 8× SAT vstup a 1× pozemní vstup
  • 8 účastnických výstupů
  • Průběžné výstupy pro zapojení dalších kaskádních prvků
  • Podpora řídicích signálů 13/18 V a 0/22 kHz
  • Podpora protokolu DiSEqC 2.0
  • Integrovaný generátor 22 kHz
  • Integrovaný zesilovač pro kompenzaci útlumu kabelu
  • Vysoké oddělení jednotlivých signálových větví
  • Vysoký zpětný útlum
  • Energeticky úsporné provedení Green Line
  • F konektory pro všechna vysokofrekvenční připojení
  • Vhodný pro profesionální kaskádní SAT rozvody

Technické parametry

  • Výrobce: POLYTRON
  • Model: PSG 908 C II
  • Typ zařízení: kaskádní multipřepínač
  • Konfigurace: 9 vstupů / 8 účastnických výstupů
  • Počet podporovaných satelitních pozic: 2
  • Katalogové číslo: 9268062

Vstupy

  • SAT vstupy: 8
  • Pozemní vstupy: 1
  • Frekvenční rozsah pozemního signálu: 47–862 MHz
  • Frekvenční rozsah SAT-IF: 950–2150 MHz

Průběžné větve

  • Průchozí útlum pozemní větve v pásmu 40–862 MHz: 4 dB
  • Průchozí útlum SAT větví v pásmu 950–2150 MHz: 3 dB

Účastnické výstupy

  • Počet účastnických výstupů: 8
  • Odbočný útlum pozemní větve v pásmu 40–862 MHz: 0 dB
  • Zisk/útlum SAT větve v pásmu 950–2150 MHz: −3 až +2 dB
  • Maximální výstupní úroveň SAT: 100 dBµV
  • Maximální výstupní úroveň pozemního signálu: 90 dBµV
  • Maximální proudový odběr z přijímače: 50 mA

Řídicí signály

  • Přepínání polarizace: 13/18 V
  • Přepínání frekvenčního pásma: 0/22 kHz
  • Přepínání satelitní pozice: DiSEqC 2.0
  • Integrovaný generátor 22 kHz: ano

Oddělení signálových větví

  • Oddělení horizontální a vertikální polarizace: 28 dB
  • Oddělení SAT a pozemní větve: 30 dB

Napájení LNB

  • Maximální napájecí proud pro LNB: 1000 mA

Konektory

  • Typ RF konektorů: F zásuvka
  • Vstupy, průběžné výstupy a účastnické výstupy v provedení F female

Provozní a mechanické parametry

  • Provozní teplota: −20 až +55 °C
  • Rozměry: 175 × 150 × 60 mm

Vhodné použití

POLYTRON PSG 908 C II je vhodný zejména pro:

  • kaskádní satelitní rozvody
  • distribuci signálu ze dvou satelitních pozic
  • společné televizní antény
  • bytové domy a rezidenční komplexy
  • hotely, penziony a komerční objekty
  • připojení až osmi satelitních přijímačů nebo televizorů
  • distribuci SAT-IF a pozemního televizního signálu
  • systémy využívající přepínání DiSEqC 2.0
  • profesionální televizní a satelitní instalace

Důležité upozornění

Jedná se o kaskádní multipřepínač určený pro začlenění do odpovídajícího satelitního distribučního systému. Pro správný provoz je nutné zajistit vhodné napájení multipřepínače a připojených LNB. Napájecí zdroj, zakončovací odpory a další instalační příslušenství nemusí být součástí balení.

Shrnutí

POLYTRON PSG 908 C II je kaskádní multipřepínač pro distribuci osmi SAT-IF pásem ze dvou satelitních pozic a jednoho pozemního signálu až k osmi účastníkům. Nabízí podporu DiSEqC 2.0, integrovaný zesilovač pro kompenzaci kabelového útlumu, vysoké oddělení signálových větví a napájení LNB proudem až 1000 mA. Je vhodný pro profesionální kaskádní televizní a satelitní rozvody.

Parametry

SAT vstupy: 8
terestriální vstupy: 1
kaskádový: ano
koncový: ne
zesilovač: ne
