TSM 32HD zesilovač

SAT Programovatelný zesilovač

Kód: POTSM32HD Kód výrobce: 5903550 Výrobce: POLYTRON
16 113,28 Kč
19 497,07 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

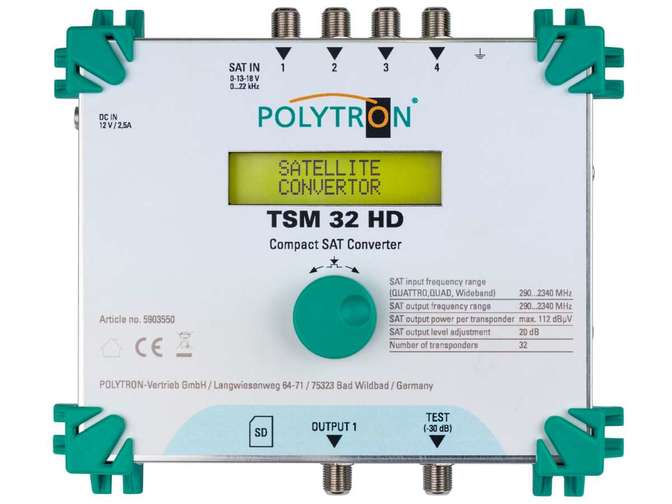

POLYTRON TSM 32 HD – profesionální SAT IF konvertor pro jednokabelové rozvody

POLYTRON TSM 32 HD je profesionální SAT IF konvertor určený pro distribuci satelitního vysílání v jednokabelových a stávajících koaxiálních rozvodech. Zařízení převádí vybrané DVB-S a DVB-S2 transpondéry na volně definované výstupní frekvence, díky čemuž umožňuje efektivní distribuci satelitních programů bez nutnosti rozsáhlých úprav kabelové infrastruktury.

Konvertor zpracovává až 32 satelitních transpondérů a podporuje připojení Quattro, Quad i Wideband LNB. Každý transpondér lze individuálně převést na libovolnou výstupní frekvenci v definovaném rozsahu. Nepožadované transpondéry nejsou do výstupu zahrnuty, což pomáhá optimalizovat využití dostupného pásma.

Zařízení je vhodné pro bytové domy, hotely, penziony, komerční objekty i rozsáhlé společné televizní rozvody. Příjem je možný pomocí standardních DVB-S/S2 přijímačů nebo televizorů s integrovaným satelitním tunerem.

Hlavní vlastnosti

  • Profesionální SAT IF konvertor
  • Převod až 32 DVB-S/DVB-S2 transpondérů
  • Podpora modulací QPSK a 8PSK
  • Volné mapování transpondérů na výstupní frekvence
  • Kompatibilní s Quattro, Quad i Wideband LNB
  • Vhodný pro jednokabelové distribuce satelitního signálu
  • Možnost využití stávajících koaxiálních rozvodů
  • Podpora hvězdicových, stromových i kombinovaných topologií
  • Programování pomocí čelního otočného ovladače a displeje
  • Testovací výstup pro měření signálu
  • Nastavení zesílení a korekce sklonu

Technické parametry

SAT vstupy

  • Počet vstupů: 4× SAT
  • Podpora LNB:
    • Quattro
    • Quad
    • Wideband
  • Vstupní frekvenční rozsah:
    • 950–2150 MHz (Quattro, Quad)
    • 290–2340 MHz (Wideband)
  • Vstupní úroveň: 40–95 dBµV
  • ESD ochrana na všech vstupech
  • Přepínací napětí:
    • vypnuto
    • 13 V
    • 18 V
    • 0 kHz
    • 22 kHz
  • Maximální proud pro SAT vstupy: 500 mA

Výstup

  • Počet výstupů: 1
  • Výstupní frekvenční rozsah: 290–2340 MHz
  • Výstupní úroveň:
    • 112 dBµV na transpondér
    • 132 dBµV při IM3 35 dB
  • Rovinnost pásma: < 1 dB
  • Regulace úrovně: 20 dB
  • Korekce sklonu: 15 dB
  • Zesílení SAT: < 40 dB
  • Zpětný útlum: 10 dB

Převod transpondérů

  • Počet převáděných transpondérů: 32
  • Nastavitelná šířka pásma: 1–64 MHz
  • Krok nastavení: 1 MHz
  • Selektivita: 35 dB při 1 MHz

Testovací a servisní rozhraní

  • Testovací výstup: -30 dB vůči hlavnímu výstupu
  • SD port pro ukládání a načítání konfigurace

Provozní podmínky

  • Provozní teplota: -5 až +50 °C

Napájení

  • Napájecí napětí: 100–240 V AC, 50/60 Hz
  • Příkon: 25 W
  • Výstup napájecího adaptéru: 12 V DC ±1 V
  • Maximální výstupní proud adaptéru: 2,5 A

Rozměry

  • 181 × 165 × 60 mm

Vhodné použití

POLYTRON TSM 32 HD je ideální pro:

  • bytové domy
  • hotelové rozvody
  • penziony a ubytovací zařízení
  • administrativní budovy
  • satelitní distribuční systémy
  • rozsáhlé STA rozvody
  • modernizace stávajících koaxiálních sítí

Shrnutí

POLYTRON TSM 32 HD je výkonný SAT IF konvertor, který umožňuje převod až 32 DVB-S/S2 transpondérů na uživatelsky definované výstupní frekvence. Podporuje Quattro, Quad i Wideband LNB, nabízí vysokou výstupní úroveň až 112 dBµV na transpondér a umožňuje efektivní distribuci satelitního signálu prostřednictvím stávajících koaxiálních rozvodů.
