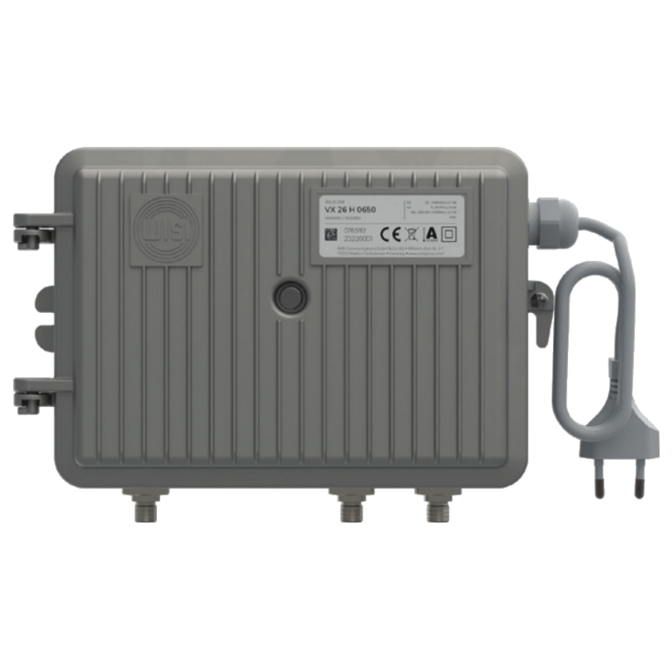

VX 26 H 0650

Distribuční zesilovač 41 dB, 5–1006 MHz, místní napájení

Kód: WIVX26H0650 Kód výrobce: 76943 Výrobce: Wisi
7 064,20 Kč
8 547,68 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

WISI VX 26 H 0650 – obousměrný distribuční zesilovač 5–1006 MHz

WISI VX 26 H 0650 je profesionální domovní a distribuční zesilovač s integrovanou aktivní zpětnou větví a diplexním filtrem. Je určen pro obousměrné kabelové televizní a datové sítě, ve kterých zpracovává dopředné pásmo 85–1006 MHz a zpětné pásmo 5–65 MHz.

Dopředná větev nabízí zesílení 41 dB a výstupní úroveň až 115 dBµV. Zpětná větev disponuje zesílením 24 dB a výstupní úrovní 109 dBµV. Útlum, ekvalizaci a mezistupňové parametry lze přesně nastavit pomocí definovaných přepínacích kroků a propojek, aniž by bylo nutné přerušit provoz zesilovače.

Odolné pouzdro z tlakově litého hliníku se šroubovaným výklopným krytem poskytuje stupeň ochrany IP66. Všechny RF konektory jsou chráněny proti přepětí až 4 kV. Vstupní a výstupní měřicí body s útlumem −20 dB usnadňují nastavení a servis zařízení za provozu.

Hlavní vlastnosti

  • Obousměrný domovní a distribuční zesilovač
  • Dopředné pásmo 85–1006 MHz
  • Aktivní zpětné pásmo 5–65 MHz
  • Integrovaný zesilovač zpětné větve
  • Integrovaný diplexní filtr
  • Zesílení dopředné větve 41 dB
  • Zesílení zpětné větve 24 dB
  • Nastavení pomocí definovaných kroků Q-step a propojek
  • Nastavení parametrů bez přerušení provozu
  • Zásuvný výstupní rozbočovač
  • Vstupní a výstupní měřicí body −20 dB
  • Pouzdro z tlakově litého hliníku
  • Šroubovaný výklopný kryt
  • Krytí IP66
  • Přepěťová ochrana všech RF konektorů do 4 kV

Technické parametry

  • Model: VX 26 H 0650
  • Typ produktu: obousměrný domovní a distribuční zesilovač
  • Typ napájení: místní

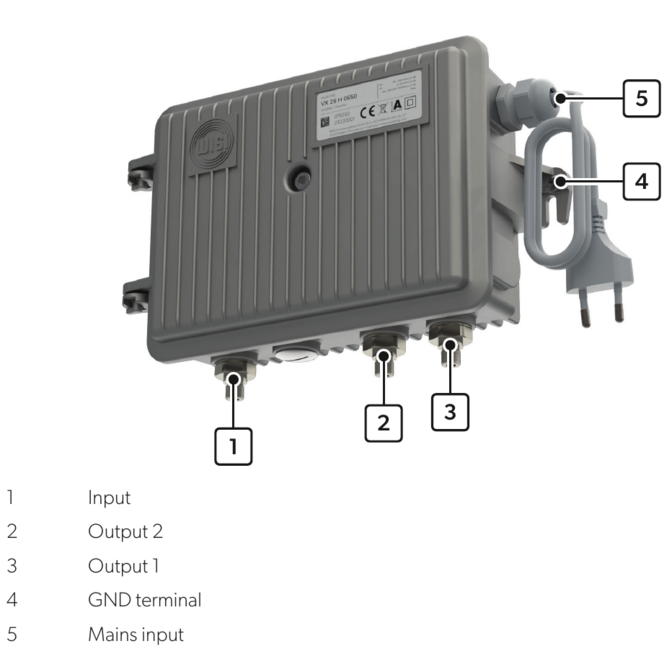

  • Počet F konektorů: 3
  • Typ RF konektorů: F zásuvka

Dopředná větev

  • Frekvenční rozsah: 85–1006 MHz
  • Zesílení: 41 dB
  • Vstupní zpětný útlum: > 18 dB, pokles 1 dB na oktávu
  • Šumové číslo:
    • < 6 dB do 600 MHz
    • < 9 dB do 1006 MHz
  • Nastavitelný útlum: 0–15 dB
  • Krok nastavení útlumu: 1 dB
  • Nastavitelná ekvalizace: 0–22,5 dB
  • Krok nastavení ekvalizace: 1,5 dB
  • Mezistupňový útlum: 0/5 dB, propojka
  • Mezistupňová ekvalizace: 0/3/6/9 dB, propojka

Frekvenční charakteristika dopředné větve

  • 85–862 MHz: ≤ ±0,5 dB
  • 862–1006 MHz: ≤ ±0,75 dB

Výstupní úroveň dopředné větve

  • 112 dBµV při zatížení CENELEC 42 kanály, plochá charakteristika a CSO/CTB > 60 dB
  • 115 dBµV při zatížení CENELEC 42 kanály, sklon 6 dB a CSO/CTB > 60 dB
  • 107 dBµV při zatížení 112× 256-QAM, plochá charakteristika
  • 109 dBµV při zatížení 112× 256-QAM a sklonu 12 dB

Měřicí body dopředné větve

  • Vstupní měřicí bod: −20 dB, odporový
  • Výstupní měřicí bod: −20 dB, směrový vazební člen

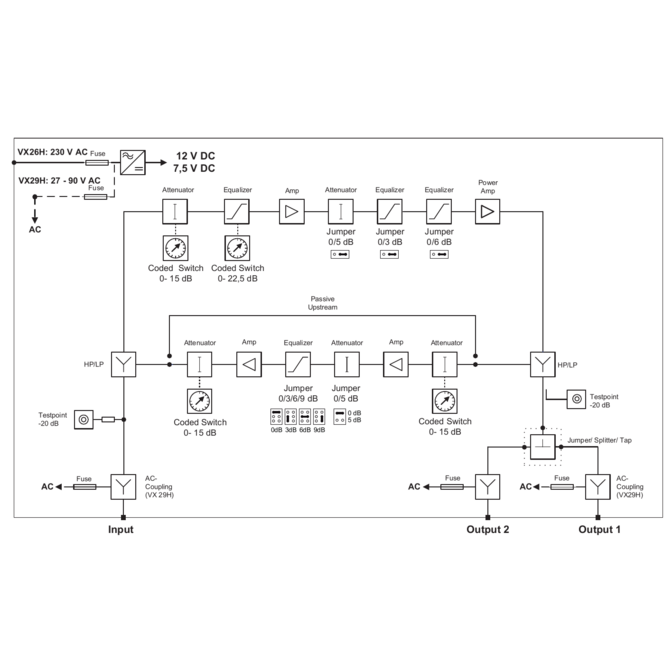

Zpětná větev

  • Frekvenční rozsah: 5–65 MHz
  • Zesílení: 24 dB
  • Frekvenční charakteristika: ≤ ±0,5 dB
  • Šumové číslo: < 6 dB
  • Vstupní útlumový článek: 0–15 dB
  • Krok nastavení vstupního útlumu: 1 dB
  • Výstupní útlumový článek: 0–15 dB
  • Krok nastavení výstupního útlumu: 1 dB
  • Přídavný mezistupňový útlum: 5 dB, propojka
  • Mezistupňová ekvalizace: 0/3/6/9 dB, propojka
  • Výstupní úroveň: 109 dBµV při 6× 64-QAM, BER ≤ 1 × 10⁻⁸ a MER ≥ 35 dB
  • Výstupní měřicí bod: −20 dB, odporový

Napájení

  • Provozní napětí: 180–265 V AC
  • Síťová frekvence: 50/60 Hz
  • Příkon: < 13 W
  • Typ napájení: integrované místní napájení

Provozní a mechanické parametry

  • Materiál pouzdra: tlakově litý hliník
  • Provedení krytu: šroubovaný, výklopný
  • Stupeň ochrany: IP66
  • Provozní teplota: −20 až +55 °C
  • Přepěťová ochrana RF konektorů: 4 kV
  • Zkušební impulz přepěťové ochrany: 1,2/50 µs

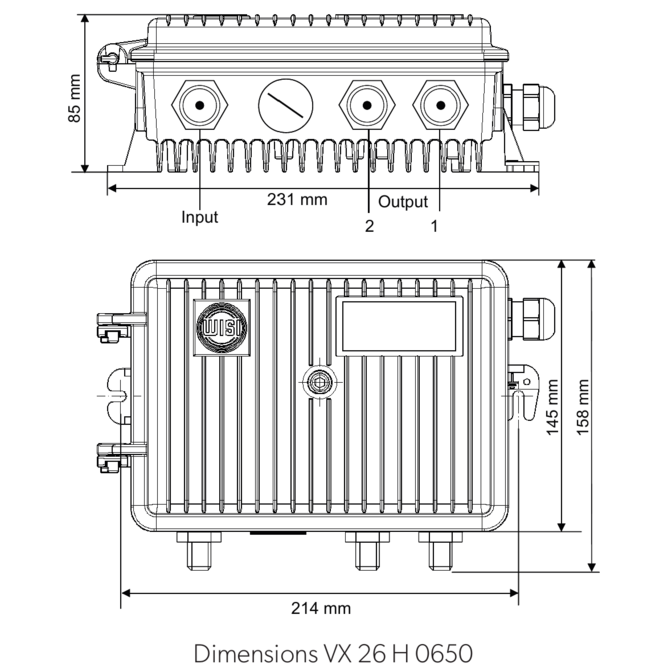

  • Rozměry: 240 × 158 × 80 mm

Produktové údaje

  • Prodejní jednotka: 1 ks
  • Rozměry balení: 305 × 190 × 95 mm
  • Objem balení: 5,5 dm³
  • Hrubá hmotnost: 1,8 kg
  • EAN: 4010056765927
  • Katalogové číslo: 76943

Vhodné použití

WISI VX 26 H 0650 je vhodný zejména pro:

  • obousměrné kabelové televizní sítě
  • domovní a distribuční koaxiální rozvody
  • televizní a datové služby v jednom kabelovém systému
  • bytové domy a rezidenční objekty
  • komerční a technické budovy
  • zesílení dopředného i zpětného signálu
  • instalace vyžadující přesné nastavení útlumu a ekvalizace
  • prostředí vyžadující zvýšenou ochranu proti prachu a vodě
  • profesionální CATV instalace

Shrnutí

WISI VX 26 H 0650 je profesionální obousměrný distribuční zesilovač s dopředným pásmem 85–1006 MHz a aktivní zpětnou větví 5–65 MHz. Nabízí zesílení 41 dB v dopředném směru, 24 dB ve zpětném směru a přesné nastavení útlumu i ekvalizace pomocí definovaných kroků a propojek. Odolné hliníkové pouzdro s krytím IP66, měřicí body −20 dB a přepěťová ochrana RF konektorů do 4 kV umožňují spolehlivé použití v profesionálních kabelových televizních a datových sítích.

Parametry

zesílení: 41 dB
maximální výstupní úroveň (IMA3): 131 dBµV
útlum: 20 dB
náklon: 22,5 dB
frekvence dopředný směr: 85..1006 MHz
frekvence zpětný směr: 5..65 MHz
zesílení ve zpětném směru: 24 dB
maximální výstupní úroveň (Cenelec 42): 114 dBµV
