DXC 0912

Kaskádový multipřepínač 9/12 pro dvě satelitní pozice

Kód: WIDXC0912 Kód výrobce: 00076881 Výrobce: WISI
3 616,60 Kč
4 376,09 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem u výrobce
Kontaktujte nás!

Kompletní specifikace

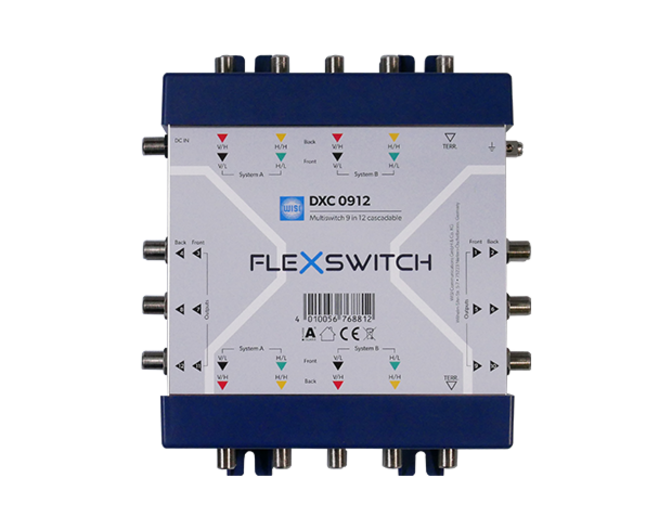

WISI DXC 0912 – kaskádní multipřepínač 9/12 pro dvě satelitní pozice

WISI DXC 0912 je profesionální kaskádní multipřepínač řady FLEXSWITCH určený pro distribuci osmi SAT-IF polarizací ze dvou satelitních pozic a jednoho pozemního signálu až k 12 účastníkům. Průběžné výstupy umožňují předávat všechny vstupní signály do dalších multipřepínačů a vytvářet rozsáhlé kaskádní televizní a satelitní rozvody.

K účastnickým výstupům lze připojit běžné DVB-S/S2 přijímače i televizory s integrovaným satelitním tunerem. Přepínání mezi polarizacemi, pásmy a satelitními pozicemi podporují řídicí signály 13/18 V, 0/22 kHz a DiSEqC 1.0/2.0.

Aktivní pozemní větev umožňuje současnou distribuci signálů DVB-T/T2, DAB+ a FM bez potřeby dalšího zesilovače. Integrovaný SAT zesilovač pomáhá kompenzovat ztráty signálu na účastnických výstupech. Barevné označení polarizací a dostatečné rozestupy mezi F konektory usnadňují instalaci i servis.

Hlavní vlastnosti

  • Kaskádní multipřepínač s 9 vstupy a 12 účastnickými výstupy
  • Distribuce osmi SAT-IF polarizací ze dvou satelitních pozic
  • Samostatný vstup pro pozemní signál
  • 8 průběžných SAT výstupů a 1 průběžný pozemní výstup
  • Aktivní pozemní větev pro DVB-T/T2, DAB+ a FM
  • Integrovaný SAT zesilovač pro kompenzaci vložných ztrát
  • Podpora řídicích signálů DiSEqC 1.0 a 2.0
  • Kompatibilní s běžnými DVB-S/S2 přijímači a televizory se SAT tunerem
  • Možnost napájení multipřepínače, předřazených prvků a LNB přes DC vstup
  • Stínění třídy A podle EN 50083-2
  • Barevně označené vstupy a výstupy
  • Kompatibilní s kaskádními multipřepínači řady WISI DXC 09xx

Technické parametry

  • Model: DXC 0912
  • Produktová řada: FLEXSWITCH
  • Typ zařízení: kaskádní multipřepínač
  • Konfigurace: 9 vstupů / 12 účastnických výstupů
  • Počet podporovaných satelitních pozic: 2
  • Impedance: 75 Ω

SAT-IF průběžná větev

  • Počet SAT vstupů: 8
  • Počet průběžných SAT výstupů: 8
  • Frekvenční rozsah: 950–2150 MHz
  • Průchozí útlum: 5 dB
  • Oddělení SAT–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Pozemní průběžná větev

  • Počet pozemních vstupů: 1
  • Počet průběžných pozemních výstupů: 1
  • Frekvenční rozsah: 47–862 MHz
  • Průchozí útlum: 4 dB
  • Oddělení TERR–SAT: typicky 30 dB
  • Zpětný útlum: > 10 dB

Účastnické výstupy

  • Počet účastnických výstupů: 12
  • Frekvenční rozsah: 47–2150 MHz
  • Pozemní větev: aktivní
  • Vložný zisk/útlum SAT: −3 až +2 dB
  • Vložný útlum pozemní větve: 0 dB
  • Maximální výstupní úroveň SAT: 100 dBµV
  • Maximální výstupní úroveň pozemní větve: 90 dBµV
  • Zpětný útlum SAT výstupů: > 10 dB
  • Zpětný útlum pozemních výstupů: > 10 dB
  • Maximální odběr z přijímače: 50 mA

Řídicí signály

  • Přepínání polarizace: 13/18 V
  • Přepínání pásma: 0/22 kHz
  • Přepínání satelitní pozice: DiSEqC 1.0/2.0

Konektory a barevné označení

  • Počet F zásuvek: 30
  • DC napájecí vstup: F zásuvka
  • VL – vertikální nízké pásmo: černá
  • HL – horizontální nízké pásmo: zelená
  • VH – vertikální vysoké pásmo: červená
  • HH – horizontální vysoké pásmo: žlutá

Napájení

  • Provozní napětí: 15–20 V DC
  • Maximální příkon: < 3,5 W
  • Napájení prostřednictvím samostatného DC vstupu
  • Kompatibilní napájecí zdroje: WISI DXP 1812 a DXP 1830

Provozní a mechanické parametry

  • Třída stínění: Class A podle EN 50083-2
  • Provozní teplota: −20 až +55 °C
  • Rozměry: 200 × 175 × 60 mm
  • Hmotnost: 0,75 kg

Produktové údaje

  • Prodejní jednotka: 1 ks
  • Rozměry balení: 215 × 185 × 65 mm
  • Objem balení: 2,6 dm³
  • Hrubá hmotnost balení: 0,85 kg
  • EAN: 4010056768812
  • Katalogové číslo: 76881

Vhodné použití

WISI DXC 0912 je vhodný zejména pro:

  • kaskádní satelitní rozvody
  • distribuci signálu ze dvou satelitních pozic
  • společné televizní antény
  • bytové domy a rezidenční objekty
  • hotely, penziony a komerční budovy
  • distribuci DVB-S/S2, DVB-T/T2, DAB+ a FM
  • systémy využívající přepínání DiSEqC
  • rozšiřování instalací s multipřepínači DXC 09xx
  • profesionální televizní a satelitní instalace

Shrnutí

WISI DXC 0912 je kaskádní multipřepínač pro distribuci osmi SAT-IF polarizací ze dvou satelitních pozic a pozemního signálu až k 12 účastníkům. Nabízí aktivní pozemní větev, integrované SAT zesílení, podporu DiSEqC 1.0/2.0, průběžné výstupy pro rozšíření systému a stínění třídy A. Je vhodný pro profesionální televizní a satelitní instalace s požadavkem na příjem ze dvou družic.

Parametry

SAT vstupy: 8
terestriální vstupy: 1
kaskádový: ano
koncový: ne
zesilovač: ne
s integrovaným napájením: ne
