PSG 912 C II

Kaskádový multipřepínač 9/12

Kód: POPSG912CII Kód výrobce: 9268063 Výrobce: POLYTRON
3 295,50 Kč
3 987,56 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodací doba na dotaz
Kontaktujte nás!

Kompletní specifikace

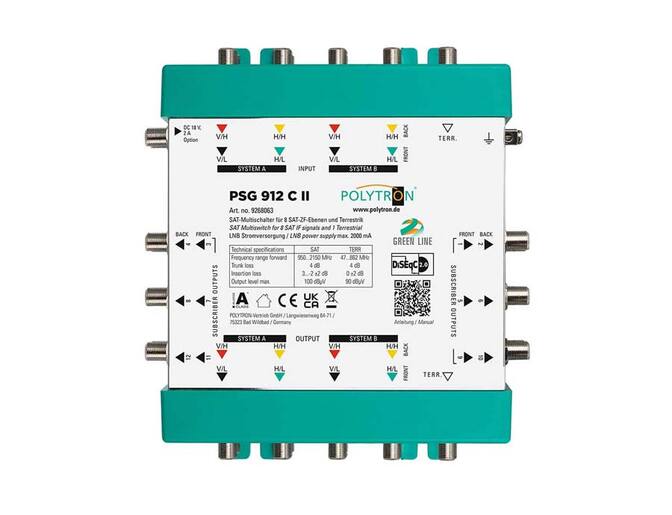

POLYTRON PSG 912 C II – kaskádní multipřepínač 9/12 pro dvě satelitní pozice

POLYTRON PSG 912 C II je profesionální kaskádní multipřepínač určený pro distribuci signálů ze dvou satelitních pozic a pozemního televizního vysílání až ke 12 koncovým zařízením. Disponuje osmi SAT vstupy, jedním vstupem pro pozemní signál a 12 účastnickými výstupy pro připojení satelitních přijímačů nebo televizorů s integrovaným satelitním tunerem.

Výběr požadované satelitní pozice, polarizace a frekvenčního pásma probíhá pomocí standardních řídicích signálů 13/18 V, 0/22 kHz a DiSEqC 2.0. Integrovaný zesilovač kompenzuje útlum koaxiálního kabelu a pomáhá udržovat stabilní úroveň signálu na účastnických výstupech.

Průběžné výstupy umožňují propojení s dalšími kaskádními multipřepínači a postupné rozšiřování distribučního systému. Vysoké oddělení signálových větví a dobrý zpětný útlum přispívají ke spolehlivému provozu v rozsáhlých televizních a satelitních instalacích.

Hlavní vlastnosti

  • Kaskádní multipřepínač s 9 vstupy a 12 účastnickými výstupy
  • Distribuce signálu ze dvou satelitních pozic
  • 8 vstupů pro SAT-IF signál
  • 1 vstup pro pozemní televizní signál
  • 12 výstupů pro koncová zařízení
  • Průběžné výstupy pro rozšíření kaskády
  • Podpora řídicích signálů 13/18 V a 0/22 kHz
  • Podpora protokolu DiSEqC 2.0
  • Integrovaný zesilovač pro kompenzaci útlumu kabelu
  • Vysoké oddělení jednotlivých polarizací
  • Vysoké oddělení SAT a pozemní větve
  • Maximální napájecí proud LNB až 1000 mA
  • Vysoká energetická účinnost
  • Vhodný pro profesionální kaskádní SAT rozvody

Technické parametry

  • Výrobce: POLYTRON
  • Model: PSG 912 C II
  • Typ zařízení: kaskádní multipřepínač
  • Konfigurace: 9 vstupů / 12 účastnických výstupů
  • Počet podporovaných satelitních pozic: 2
  • Katalogové číslo: 9268063

Vstupy

  • Počet SAT vstupů: 8
  • Počet pozemních vstupů: 1
  • Frekvenční rozsah pozemní větve: 47–862 MHz
  • Frekvenční rozsah SAT-IF: 950–2150 MHz

Průběžné větve

  • Průchozí útlum pozemní větve v pásmu 40–862 MHz: 4 dB
  • Průchozí útlum SAT větví v pásmu 950–2150 MHz: 4 dB

Účastnické výstupy

  • Počet účastnických výstupů: 12
  • Odbočný útlum pozemní větve v pásmu 40–862 MHz: 0 dB
  • Zisk/útlum SAT větve v pásmu 950–2150 MHz: −2 až +3 dB
  • Maximální výstupní úroveň SAT: 100 dBµV
  • Maximální výstupní úroveň pozemní větve: 90 dBµV
  • Maximální proudový odběr z přijímače: 50 mA

Řídicí signály

  • Přepínání polarizace: 13/18 V
  • Přepínání frekvenčního pásma: 0/22 kHz
  • Přepínání satelitní pozice: DiSEqC 2.0

Oddělení signálových větví

  • Oddělení horizontální a vertikální polarizace: 28 dB
  • Oddělení SAT a pozemní větve: 30 dB

Napájení LNB

  • Maximální napájecí proud pro LNB: 1000 mA
  • V rámci kaskády musí být připojen vhodný napájecí zdroj pro napájení LNB

Konektory

  • Typ RF konektorů: F zásuvky
  • Vstupy, průběžné výstupy a účastnické výstupy v provedení F female

Provozní a mechanické parametry

  • Provozní teplota: −20 až +55 °C
  • Rozměry: 175 × 200 × 60 mm

Vhodné použití

POLYTRON PSG 912 C II je vhodný zejména pro:

  • kaskádní satelitní rozvody
  • distribuci signálu ze dvou satelitních pozic
  • připojení až 12 satelitních přijímačů nebo televizorů
  • společné televizní antény
  • bytové domy a rezidenční komplexy
  • hotely, penziony a komerční objekty
  • distribuci SAT-IF a pozemního televizního signálu
  • systémy využívající přepínání DiSEqC 2.0
  • profesionální televizní a satelitní instalace

Důležité upozornění

Jedná se o kaskádní multipřepínač určený pro začlenění do odpovídajícího satelitního distribučního systému. V rámci kaskády musí být připojen vhodný napájecí zdroj zajišťující napájení LNB. Napájecí zdroj, zakončovací odpory a další instalační příslušenství nemusí být součástí balení.

Shrnutí

POLYTRON PSG 912 C II je profesionální kaskádní multipřepínač pro distribuci osmi SAT-IF pásem ze dvou satelitních pozic a jednoho pozemního signálu až ke 12 koncovým zařízením. Nabízí podporu DiSEqC 2.0, integrovaný zesilovač pro kompenzaci kabelového útlumu, vysoké oddělení signálových větví a možnost napájet LNB proudem až 1000 mA. Průběžné výstupy umožňují snadné rozšiřování rozsáhlých televizních a satelitních rozvodů.

Parametry

SAT vstupy: 8
terestriální vstupy: 1
kaskádový: ano
koncový: ne
zesilovač: ne
