OR 4 S II

Optický přijímač se 4 účastnickými výstupy pro SAT a TV

Kód: POOR4SII Kód výrobce: 9256031 Výrobce: POLYTRON
5 712,89 Kč
6 912,60 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodání do týdne
Kontaktujte nás!

Kompletní specifikace

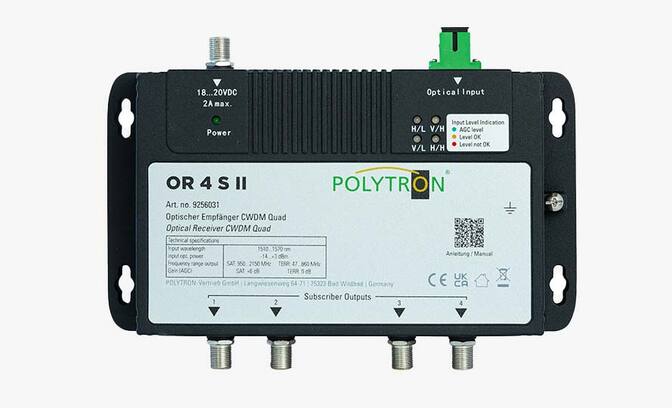

POLYTRON OR 4 S II – optický přijímač se 4 účastnickými výstupy pro SAT a TV

POLYTRON OR 4 S II je profesionální optický přijímač určený pro převod CWDM optického signálu zpět na satelitní a pozemní televizní signál. Čtyři nezávislé účastnické výstupy umožňují přímé připojení satelitních přijímačů nebo televizorů s integrovaným satelitním tunerem.

Vestavěná automatická regulace zisku AGC udržuje stabilní výstupní úroveň při změnách vstupního optického výkonu. Přijímač pracuje s CWDM vlnovými délkami 1510–1570 nm a připojuje se k jednovidovému optickému vláknu prostřednictvím konektoru SC/APC.

Každý účastnický výstup poskytuje satelitní pásmo 950–2150 MHz i pozemní televizní pásmo 47–862 MHz. Připojené přijímače mohou pomocí standardních řídicích signálů volit požadovanou SAT polarizaci a pásmo. Vysoký zpětný útlum, kvalitní linearita a LED indikace provozního stavu přispívají ke spolehlivému provozu v profesionálních optických distribučních systémech.

Hlavní vlastnosti

  • Optický přijímač pro satelitní a pozemní televizní signál
  • 4 nezávislé účastnické výstupy
  • Přímé připojení satelitních přijímačů nebo televizorů
  • Současná distribuce SAT a pozemního signálu
  • Vestavěná technologie CWDM
  • Podpora optických vlnových délek 1510–1570 nm
  • Integrovaná automatická regulace zisku AGC
  • Vysoký zpětný útlum
  • Vysoká linearita přenosu
  • Optický konektor SC/APC
  • Určeno pro jednovidové optické vlákno
  • Účastnické výstupy v provedení F zásuvka
  • LED indikace provozního stavu
  • Vhodné pro HDTV, placené i volně vysílané programy

Technické parametry

  • Výrobce: POLYTRON
  • Model: OR 4 S II
  • Typ produktu: optický SAT a TV přijímač
  • Technologie optického přenosu: CWDM
  • Počet optických vstupů: 1
  • Počet účastnických výstupů: 4
  • Katalogové číslo: 9256031

Optický vstup

  • Počet optických vstupů: 1
  • Rozsah vlnových délek: 1510–1570 nm
  • Celkový rozsah vstupního optického výkonu: −14 až +3 dBm
  • Pracovní rozsah AGC: −7 až +2 dBm
  • Optický zpětný útlum: ≥ 45 dB
  • Optický konektor: SC/APC
  • Typ optického vlákna: jednovidové

Účastnické výstupy

  • Počet výstupů: 4
  • Typ konektorů: F zásuvka
  • Přenášené signály:
    • satelitní signál
    • pozemní televizní signál
  • Určení: přímé připojení satelitních přijímačů nebo televizorů se SAT tunerem

SAT parametry

  • Frekvenční rozsah: 950–2150 MHz
  • Zisk vůči vstupní úrovni vysílače OT 5-5 CWDM: 3 dB s AGC
  • Zpětný útlum: ≥ 10 dB
  • Zvlnění frekvenční charakteristiky: ±1,5 dB

Parametry pozemního signálu

  • Frekvenční rozsah: 47–862 MHz
  • Zisk vůči vstupní úrovni vysílače OT 5-5 CWDM: −3 dB s AGC
  • Zpětný útlum: ≥ 12 dB
  • Zvlnění frekvenční charakteristiky: ±0,75 dB

Konektory

  • 1× SC/APC pro optický vstup
  • 4× F zásuvka pro účastnické výstupy
  • 1× F zásuvka pro napájení

Napájení

  • Napájecí napětí: 18 V DC
  • Požadovaný proud napájecího zdroje: 2000 mA
  • Příkon: < 6 W
  • Napájecí konektor: F zásuvka
  • Napáječ součástí dodávky

Provozní a mechanické parametry

  • Provozní teplota: −25 až +55 °C
  • Rozměry: 197 × 142 × 47 mm
  • LED indikace provozního stavu: ano

Vhodné použití

POLYTRON OR 4 S II je vhodný zejména pro:

  • optickou distribuci satelitního a pozemního signálu
  • přímé připojení až čtyř satelitních přijímačů
  • připojení televizorů s integrovaným satelitním tunerem
  • společné televizní antény
  • rodinné a bytové domy
  • hotely, penziony a komerční objekty
  • převod CWDM optického signálu zpět na RF
  • rozsáhlé optické televizní rozvody
  • profesionální televizní a satelitní instalace

Důležité upozornění

Pro správnou funkci je nutný kompatibilní CWDM optický vysílač, jednovidové optické vlákno zakončené konektorem SC/APC a odpovídající napájecí zdroj. Napájecí zdroj a další části optické distribuční sítě nemusí být součástí balení.

Shrnutí

POLYTRON OR 4 S II je profesionální CWDM optický přijímač se čtyřmi nezávislými účastnickými výstupy pro přímé připojení satelitních přijímačů nebo televizorů. Podporuje optické vlnové délky 1510–1570 nm, satelitní pásmo 950–2150 MHz a pozemní pásmo 47–862 MHz. Integrovaná regulace AGC, nízký příkon a kompaktní provedení z něj činí praktické řešení pro moderní optické televizní a satelitní rozvody.
