OT 5-5 CWDM

Optický vysílač pro 4x SAT a pozemní signál

Kód: POOT55CWDM Kód výrobce: 9256011 Výrobce: Polytron
11 572,26 Kč
14 002,44 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodání do týdne
Kontaktujte nás!

Kompletní specifikace

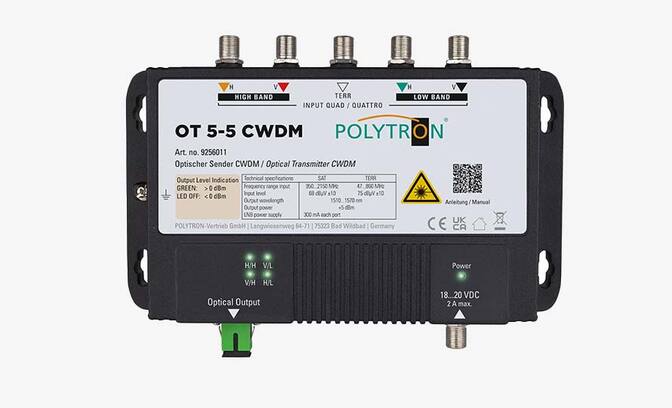

POLYTRON OT 5-5 CWDM – optický vysílač pro SAT a pozemní signál

POLYTRON OT 5-5 CWDM je profesionální optický vysílač určený pro distribuci čtyř satelitních mezifrekvenčních pásem a pozemního televizního signálu prostřednictvím jednovidového optického vlákna. Přijímané signály převádí na samostatné optické vlnové délky v rozsahu 1510–1570 nm.

Integrovaná technologie CWDM s DFB lasery umožňuje přenášet všechny čtyři SAT polarizace a pozemní signál po jednom optickém vlákně. Vysoký optický výkon, linearita a zpětný útlum přispívají ke spolehlivé distribuci signálu i v rozsáhlejších optických sítích.

Vysílač podporuje připojení Quattro i Quad LNB. Přepínací napětí 13/18 V a signál 0/22 kHz zajišťují správný výběr jednotlivých satelitních pásem. Provozní stav zařízení lze snadno kontrolovat pomocí LED indikátorů.

Hlavní vlastnosti

  • Optický vysílač pro SAT a pozemní televizní signál
  • 4× SAT vstup a 1× pozemní vstup
  • Přenos všech signálů po jednom optickém vlákně
  • Integrovaná technologie CWDM
  • Čtyři samostatné optické vlnové délky v rozsahu 1510–1570 nm
  • DFB lasery s vysokou linearitou
  • Optický výkon +5 dBm na každé vlnové délce
  • Podpora Quattro a Quad LNB
  • Přepínání 13/18 V a 0/22 kHz
  • Napájení LNB proudem až 300 mA na každý SAT vstup
  • Vysoký optický zpětný útlum
  • Optický konektor SC/APC
  • LED indikace provozního stavu
  • Vhodný pro jednovidová optická vlákna

Technické parametry

  • Výrobce: POLYTRON
  • Model: OT 5-5 CWDM
  • Typ produktu: optický SAT a TV vysílač
  • Technologie: CWDM
  • Typ laseru: DFB
  • Počet SAT vstupů: 4
  • Počet pozemních vstupů: 1
  • Počet optických výstupů: 1
  • Katalogové číslo: 9256011

SAT vstupy

  • Počet vstupů: 4
  • Frekvenční rozsah: 950–2150 MHz
  • Doporučená vstupní úroveň: 68 dBµV
  • Zpětný útlum: ≥ 10 dB
  • Napájení LNB: 13/18 V
  • Maximální napájecí proud LNB: 300 mA na každý SAT vstup
  • Generátor 22 kHz: 22 kHz ±4 kHz
  • Kompatibilní LNB:
    • Quattro LNB
    • Quad LNB

Pozemní vstup

  • Počet vstupů: 1
  • Frekvenční rozsah: 47–862 MHz
  • Doporučená vstupní úroveň: 75 dBµV
  • Zpětný útlum: ≥ 12 dB

Optické parametry

  • Počet optických výstupů: 1
  • Rozsah vlnových délek: 1510–1570 nm
  • Počet optických vlnových délek: 4
  • Optický výkon: 4× +5 dBm
  • Optický výkon jedné vlnové délky: 3 mW
  • Optický zpětný útlum: ≥ 45 dB
  • Optický konektor: SC/APC
  • Typ optického vlákna: jednovidové

Napájení

  • Napájecí napětí: 18 V DC
  • Maximální napájecí proud: 2000 mA
  • Napájecí konektor: F zásuvka
  • Příkon: < 8 W
  • Napáječ součástí dodávky

Rozměry

  • Šířka: 197 mm
  • Výška: 142 mm
  • Hloubka: 47 mm

Vhodné použití

POLYTRON OT 5-5 CWDM je vhodný zejména pro:

  • optickou distribuci satelitního signálu
  • společné televizní antény
  • bytové domy a rezidenční komplexy
  • hotely, penziony a komerční objekty
  • distribuci signálu z Quattro nebo Quad LNB
  • přenos pozemního a satelitního signálu po jednom vlákně
  • rozsáhlé optické televizní rozvody
  • instalace s vysokými nároky na dosah a kvalitu signálu

Důležité upozornění

Pro správnou funkci je nutné použít kompatibilní optický přijímač podporující odpovídající CWDM vlnové délky a jednovidové optické vlákno zakončené konektory SC/APC. Napájecí zdroj a optické přijímače nemusí být součástí balení.

Shrnutí

POLYTRON OT 5-5 CWDM je profesionální optický vysílač pro převod čtyř SAT-IF pásem a pozemního signálu do optické sítě. Integrovaná technologie CWDM s DFB lasery přenáší vstupní signály na samostatných vlnových délkách 1510–1570 nm po jednom jednovidovém vlákně. Vysílač nabízí optický výkon 4× +5 dBm, podporu Quattro i Quad LNB, napájení LNB a přehlednou LED indikaci.

Parametry

SAT vstupy: 4
terestriální vstupy: 1
vysílací výkon v dBm: 5
