OR 5 QT II

Optický přijímač pro 4x SAT a pozemní signál QUATTRO

Kód: POOR5QTII Kód výrobce: 9256021 Výrobce: Polytron
5 712,89 Kč
6 912,60 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Dodání do týdne
Kontaktujte nás!

Kompletní specifikace

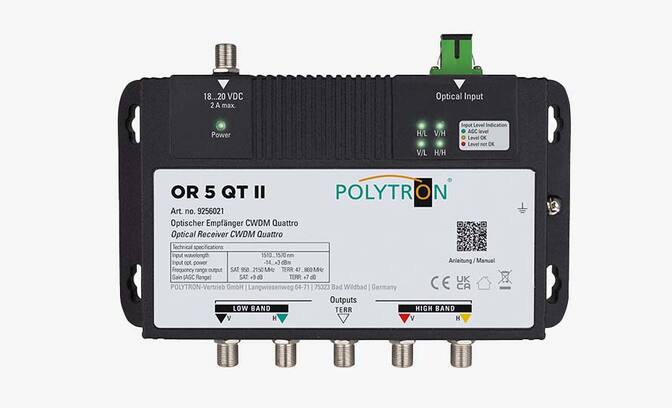

POLYTRON OR 5 QT II – optický přijímač pro SAT a pozemní signál

POLYTRON OR 5 QT II je profesionální optický přijímač určený pro zpětný převod optického signálu na čtyři pevně přiřazené SAT-IF polarizace a samostatný pozemní televizní výstup. Je navržen především pro připojení k multipřepínačovým systémům v rozsáhlých televizních a satelitních rozvodech.

Integrovaná technologie CWDM zpracovává optické signály v pásmu 1510–1570 nm. Automatická regulace zisku AGC udržuje stabilní úroveň výstupních signálů při změnách vstupního optického výkonu v rozsahu −7 až +2 dBm.

Přijímač poskytuje čtyři SAT výstupy s pevně přiřazenými polarizacemi a jeden samostatný výstup pro pozemní signál. Vysoká linearita, vysoký zpětný útlum a LED indikace provozního stavu usnadňují spolehlivé nasazení v profesionálních optických distribučních systémech.

Hlavní vlastnosti

  • Optický přijímač pro SAT a pozemní televizní signál
  • Určen pro připojení multipřepínačových systémů
  • 4 pevně přiřazené SAT-IF výstupy
  • 1 samostatný výstup pozemního signálu
  • Integrovaná technologie CWDM
  • Integrovaná automatická regulace zisku AGC
  • Podpora optických vlnových délek 1510–1570 nm
  • Vysoká linearita přenosu
  • Vysoký zpětný útlum
  • Optický konektor SC/APC
  • Určen pro jednovidové optické vlákno
  • RF výstupy v provedení F zásuvka
  • LED indikace provozního stavu

Technické parametry

  • Výrobce: POLYTRON
  • Model: OR 5 QT II
  • Typ produktu: optický přijímač pro SAT a pozemní signál
  • Technologie optického přenosu: CWDM
  • Počet optických vstupů: 1
  • Počet SAT výstupů: 4
  • Počet pozemních výstupů: 1
  • Katalogové číslo: 9256021

Optický vstup

  • Počet optických vstupů: 1
  • Vlnová délka: 1510–1570 nm
  • Celkový rozsah vstupního optického výkonu: −14 až +3 dBm
  • Pracovní rozsah automatické regulace AGC: −7 až +2 dBm
  • Optický zpětný útlum: ≥ 45 dB
  • Optický konektor: SC/APC
  • Typ optického vlákna: jednovidové

SAT výstupy

  • Počet výstupů: 4
  • Provedení: pevně přiřazené SAT polarizace
  • Frekvenční rozsah: 950–2150 MHz
  • Zisk vůči vstupní úrovni vysílače OT 5-5 CWDM: 9 dB s AGC
  • Zpětný útlum: ≥ 10 dB
  • Zvlnění frekvenční charakteristiky: ±1,5 dB
  • Konektory: F zásuvky

Pozemní výstup

  • Počet výstupů: 1
  • Frekvenční rozsah: 47–862 MHz
  • Zisk vůči vstupní úrovni vysílače OT 5-5 CWDM: 7 dB s AGC
  • Zpětný útlum: ≥ 12 dB
  • Zvlnění frekvenční charakteristiky: ±0,75 dB
  • Konektor: F zásuvka

Konektory

  • 1× SC/APC pro optický vstup
  • 4× F zásuvka pro SAT-IF výstupy
  • 1× F zásuvka pro pozemní výstup
  • 1× F zásuvka pro napájení

Napájení

  • Napájecí napětí: 18 V DC
  • Maximální proud napájecího zdroje: 2000 mA
  • Příkon: < 6 W
  • Napájecí konektor: F zásuvka
  • Napáječ součástí dodávky

Provozní a mechanické parametry

  • Provozní teplota: −25 až +55 °C
  • Rozměry: 197 × 142 × 47 mm
  • LED indikace provozního stavu: ano

Vhodné použití

POLYTRON OR 5 QT II je vhodný zejména pro:

  • optickou distribuci satelitního a pozemního signálu
  • připojení multipřepínačových systémů
  • společné televizní antény
  • bytové domy a rezidenční komplexy
  • hotely, penziony a komerční objekty
  • rozsáhlé optické televizní rozvody
  • převod CWDM optického signálu zpět na RF
  • profesionální televizní a satelitní instalace

Důležité upozornění

Přijímač poskytuje čtyři SAT výstupy s pevně přiřazenými polarizacemi a je určen pro připojení k multipřepínači. Není určen k přímému připojení běžných satelitních přijímačů nebo televizorů.

Pro správnou funkci je nutný kompatibilní CWDM optický vysílač, jednovidové optické vlákno s konektorem SC/APC a odpovídající napájecí zdroj.

Shrnutí

POLYTRON OR 5 QT II je profesionální CWDM optický přijímač pro převod optického signálu na čtyři pevné SAT-IF polarizace a jeden pozemní výstup. Nabízí automatickou regulaci AGC, optický pracovní rozsah −7 až +2 dBm, SAT pásmo 950–2150 MHz a pozemní pásmo 47–862 MHz. Je určen především pro napájení multipřepínačových systémů v rozsáhlých optických televizních a satelitních rozvodech.
