LEM DSP 35 evo

Programovatelný zesilovač

Kód: LEMDSP35EVO Výrobce: LEM ELETTRONICA
4 525,62 Kč
5 476,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

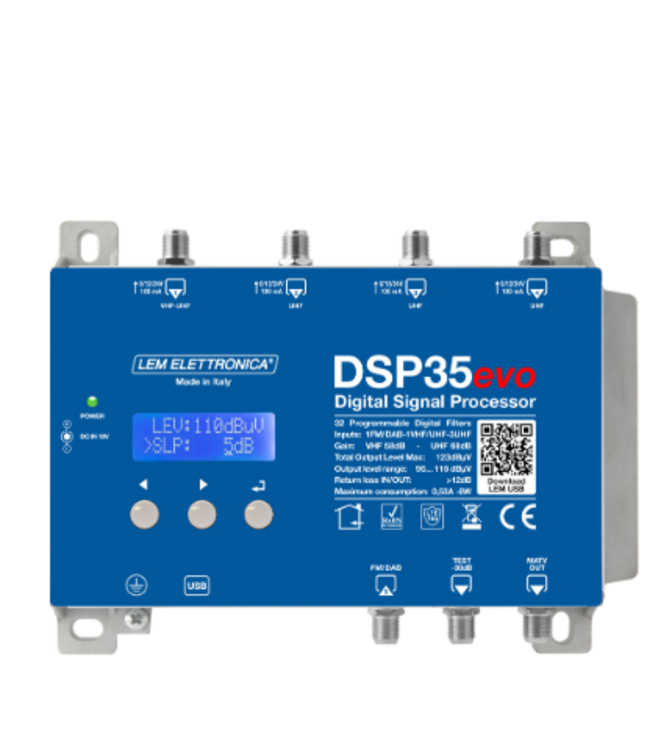

DSP35evo – programovatelný vícepásmový zesilovač s digitálními filtry

DSP35evo je programovatelný vícepásmový zesilovač určený pro zpracování, vyrovnání a frekvenční konverzi digitálních pozemních multiplexů DVB-T/T2. Díky výkonným digitálním filtrům, vysoké selektivitě a maximální výstupní úrovni až 123 dBµV je vhodný pro střední i rozsáhlejší televizní instalace.

Zesilovač nabízí 5 vstupů, 32 samostatných kanálových filtrů, automatické ladění kanálů a ochranu proti rušení LTE 700 pro sítě 4G/5G. Programování je možné přímo pomocí tlačítek a integrovaného displeje nebo přes USB pomocí aplikace pro Android a Windows.

Hlavní vlastnosti

  • Programovatelný vícepásmový zesilovač pro DVB-T/T2
  • 32 digitálních filtrů pro jednotlivé kanály
  • Selektivita filtrů minimálně 50 dB na sousedních kanálech
  • Možnost frekvenční konverze kanál po kanálu
  • Nastavitelná šířka pásma filtru: standardní, úzká nebo široká
  • 5 vstupů: 1× FM, 3× UHF, 1× DAB/B3-UHF
  • Dvoustupňové vstupní předzesilovače pro VHF/UHF signály
  • Automatické ladění a ukládání nalezených kanálů
  • Ochrana proti LTE 700 rušení pro 4G/5G sítě
  • Maximální celková výstupní úroveň VHF/UHF až 123 dBµV
  • Nastavitelný výstupní sklon v pásmu UHF
  • Vzdálené napájení vstupů 12 V / 24 V
  • Testovací výstup −30 dB
  • USB port pro aktualizace a programování
  • Přímé programování pomocí tlačítek a integrovaného 24znakového displeje
  • Podpora programování přes aplikaci LEM USB pro Android a Windows

Vstupy a frekvenční rozsahy

  • Počet vstupů: 5
  • FM vstup: 87,5–108 MHz
  • UHF1: 470–694 MHz
  • UHF2: 470–694 MHz
  • UHF3: 470–694 MHz
  • DAB/B3-UHF4: 170–240 MHz / 470–694 nebo 862 MHz

Digitální filtry

DSP35evo je vybaven 32 samostatnými kanálovými filtry. Každý filtr je určen pro jeden kanál a umožňuje také převod kanálu na jinou frekvenci.

K dispozici jsou tři typy šířky pásma filtru:

  • Standard: 8 MHz
  • Narrow: 8 MHz − 500 kHz
  • Wide: 8 MHz + 750 kHz

Díky tomu lze zvolit optimální filtr podle reálných příjmových podmínek konkrétního kanálu.

Zesílení a regulace signálu

  • Rozsah vstupní úrovně FM: 35–90 dBµV
  • Rozsah vstupní úrovně B3/DAB: 40–110 dBµV
  • Rozsah vstupní úrovně UHF: 45–110 dBµV
  • Automatická regulace zisku: 40 dB
  • VHF/UHF vstupní předzesilovače: vypnuto / +15 dB / +30 dB
  • FM zisk: 30 dB, nastavitelný v rozsahu 0 až −30 dB
  • VHF zisk: 60 dB
  • UHF zisk: 68 dB
  • UHF nastavitelný sklon: 0 až −10 dB v krocích po 1 dB
  • VHF nastavitelný výstup: 0 až −10 dB v krocích po 1 dB

Výstupní parametry

  • Rozsah výstupní úrovně: 96–116 dBµV
  • Maximální celková výstupní úroveň VHF-UHF: 123 dBµV
  • Zpětný útlum vstup/výstup: více než 12 dB
  • Testovací výstup: 1×, −30 dB

Napájení

  • Napájení zesilovače: 100–240 V AC, 50/60 Hz
  • Externí napájecí zdroj: 15 V DC / 1,25 A
  • Vzdálené napájení vstupů: 12 V / 24 V, 100 mA
  • Maximální spotřeba zesilovače: 8,5 W
  • Maximální spotřeba zesilovače včetně vzdáleného napájení: 11 W

Programování a ovládání

DSP35evo lze jednoduše nastavit několika způsoby:

  • přímo pomocí tlačítek na zařízení
  • přes integrovaný 24znakový displej
  • pomocí USB portu
  • přes aplikaci LEM USB pro Android a Windows

Funkce automatického ladění umožňuje rychlé a přesné vyhledání dostupných kanálů z připojených antén a jejich uložení do paměti.

Technické parametry

  • Model: DSP35evo
  • Typ produktu: programovatelný vícepásmový zesilovač
  • Použití: DVB-T/T2, FM, DAB/B3, UHF
  • Počet vstupů: 5
  • Počet kanálových filtrů: 32
  • Počet kanálů na filtr: 1
  • Selektivita filtrů: ≥ 50 dB na sousedních kanálech
  • Výstupní úroveň: 96–116 dBµV
  • Maximální celková výstupní úroveň: 123 dBµV
  • Testovací výstup: −30 dB
  • Napájení: 100–240 V AC, 50/60 Hz
  • Externí zdroj: 15 V DC / 1,25 A
  • Maximální spotřeba: 8,5 W
  • Maximální spotřeba s dálkovým napájením: 11 W
  • Provozní teplota: −5 až +50 °C
  • Rozměry: 193 × 149 × 36 mm
  • Rozhraní: USB

Vhodné použití

DSP35evo je vhodný zejména pro:

  • společné televizní anténní systémy
  • střední a větší instalace DVB-T/T2
  • bytové domy
  • hotely a penziony
  • komerční objekty
  • profesionální anténní rozvody
  • vyrovnání úrovní jednotlivých multiplexů
  • potlačení rušení ze sousedních kanálů
  • instalace s požadavkem na vysokou výstupní úroveň
  • systémy ohrožené rušením LTE 700 / 4G / 5G

Shrnutí

DSP35evo je výkonný programovatelný zesilovač pro moderní DVB-T/T2 anténní instalace. Nabízí 32 digitálních kanálových filtrů, vysokou selektivitu 50 dB, automatické ladění, nastavitelné šířky filtrů, dvoustupňové vstupní předzesilovače a maximální výstupní úroveň až 123 dBµV. Díky USB programování, ochraně proti LTE 700 rušení a širokým možnostem nastavení je ideální volbou pro profesionální televizní rozvody ve středních i velkých instalacích.

Parametry

rozsah vstupních frekvencí: FM 35... 90 / DAB 35... 90 - BIII 40... 110 - UHF... 40... 110
počet kanálových filtrů: 32
počet kanálů na filtr: 1.0
rozměry: 193 x 148 x 36 cm
programovatelný: ANO
vstupní úroveň: FM 35... 90 / DAB 35... 90 - BIII 40... 110 - UHF... 40... 110 dBµV
počet vstupů: 40 - 110
