LEM DSP 40 PLUS

Programovatelný zesilovač

Kód: LEMDSP40PLUS Výrobce: LEM ELETTRONICA
5 950,41 Kč
7 200,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

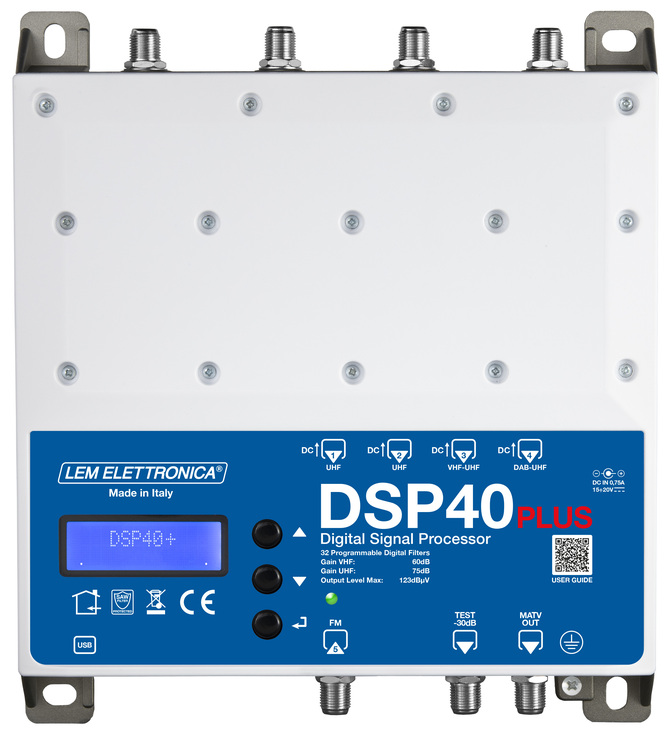

LEM Elettronica DSP40plus – Programovatelný vícepásmový zesilovač

DSP40plus je výkonný vícepásmový zesilovač s programovatelnými digitálními filtry, určený pro vyrovnávání a konverzi kanálů digitální pozemní televize. Pokročilé funkce ladění a programování umožňují výrazně zlepšit kvalitu přijímaného signálu i v náročných instalacích. Zesilovač disponuje 6 vstupy pokrývajícími pásma FM, VHF, UHF a DAB a je vybaven 32 programovatelnými kanálovými filtry s vysokou selektivitou.

DSP40plus je přímým sourozencem modelu DSP40pro+, od kterého se odlišuje především absencí pomocného širokopásmového vstupu AUX a mírně odlišným rozsahem výstupní úrovně. Zároveň nabízí srovnatelné filtrační schopnosti, třístupňové vstupní předzesilovače a tři způsoby programování včetně Android aplikace LEM USB.

Klíčové vlastnosti

  • Vysoce selektivní digitální filtry s nastavitelnou šířkou pásma
  • Dvoustupňové vstupní předzesilovače pro každý vstup pozemního signálu
  • Automatické skenování kanálů funkcí AutoTuning
  • Tři způsoby programování: přímé přes displej, Android aplikace LEM USB, AutoTuning
  • UHF vstupy s přepínatelným filtrem LTE 700 / UHF
  • Nastavení úrovně filtru pro každý kanál individuálně ±5 dB (pouze LEM USB)
  • Korekce frekvenčního offsetu filtru ±500 kHz (pouze LEM USB)
  • Testovací výstup −30 dB pro měření bez přerušení distribuce
  • Napájení antén 12 V / 24 V, 100 mA
  • Ochrana SAW filtrů, certifikace RED, záruka 5 let

Programování a ovládání

Zesilovač nabízí tři způsoby konfigurace. Přímé programování probíhá pomocí tlačítek a 24-znakového displeje přímo na přístroji. Pohodlnější alternativou je Android aplikace LEM USB, která navíc zpřístupňuje rozšířené funkce jako individuální nastavení úrovně filtrů a korekci frekvenčního offsetu. Třetí možností je AutoTuning – funkce automatického skenování, která naskenuje a uloží kanály přijímané z antén jediným stisknutím tlačítka.

Pokročilé filtrování

Pro každý kanál lze zvolit šířku výstupního filtru dle místních podmínek příjmu: standardní (8 MHz), úzký (8 MHz −500 kHz) nebo široký (8 MHz +750 kHz). Díky tomu lze optimalizovat kvalitu signálu i v prostředích s rušením od sousedních kanálů nebo LTE sítí.

Dvoustupňové vstupní předzesilovače

Vstupy pro pozemní digitální signál jsou vybaveny dvoustupňovými předzesilovači se třemi konfigurovatelními okny AGC (pod 55 dBµV, 55–85 dBµV, nad 85 dBµV). Díky tomu je možné přijímat i velmi slabé signály bez nutnosti použití aktivních antén nebo externích předzesilovačů.

Hlavní technické parametry

  • Počet vstupů: 6 (1× FM, 2× UHF, 1× VHF/UHF, 1× DAB/UHF)
  • Frekvenční rozsah vstupů: FM 40–108 MHz, BIII/DAB 170–240 MHz, UHF 470–694/862 MHz
  • Počet kanálových filtrů: 32
  • Selektivita filtrů: ≥50 dB (sousední kanály)
  • Rozsah AGC: 40 dB
  • Zisk VHF/UHF vstupů: 0 / +15 / +30 dB
  • Zisk FM: 45 dB (nastavitelný 0 až −30 dB)
  • Zisk VHF: 60 dB
  • Zisk UHF: 75 dB
  • Šířka pásma filtrů: Standard (8 MHz) / Narrow (−500 kHz) / Wide (+750 kHz)
  • Rozsah výstupní úrovně: 96–116 dBµV
  • Max. výstupní úroveň VHF-UHF: 123 dBµV (IM3 DIN 45004B – 60 dBc)
  • Nastavení úrovně filtru: −5 až +5 dB (kroky 1 dB)
  • Offset filtru: −500 až +500 kHz (kroky 125 kHz)
  • Nastavitelný sklon UHF: 0 až −5 dB
  • Nastavitelný výstup VHF: 0 až 10 dB (kroky 1 dB)
  • Napájení antén: 12 V / 24 V, 100 mA
  • Zpětný útlum vstup/výstup: >12 dB
  • Testovací výstup: 1× (−30 dB)
  • Napájení: 100–240 V AC, 50/60 Hz (externí zdroj 15 V DC / 1,25 A)
  • Max. příkon zesilovače: 8,5 W
  • Max. příkon se vzdáleným napájením: 10,9 W
  • Provozní teplota: −5 až +50 °C
  • Rozměry: 192 × 217 × 37 mm

Výrobce: LEM Elettronica srl, Desenzano del Garda, Itálie

Parametry

rozsah vstupních frekvencí: FM (40..108), BIII/DAB (170..240), UHF (470..694/862)
počet kanálových filtrů: 32
počet kanálů na filtr: 1.0
rozměry: 19,2 x 217 x 37 cm
programovatelný: ano
vstupní úroveň: 40 - 110 dBµV
počet vstupů: 5 (1x FM, 2x UHF, 1x VHF/UHF, 1x DAB/UHF)
