LEM DSP35 4G

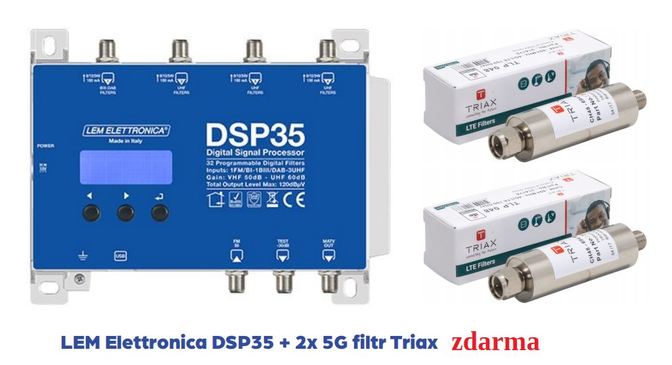

programovatelný zesilovač + 2x 5G filtr Triax ZDARMA

Kód: LEMDSP35 Výrobce: LEM Elettronica
4 173,55 Kč
5 050,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

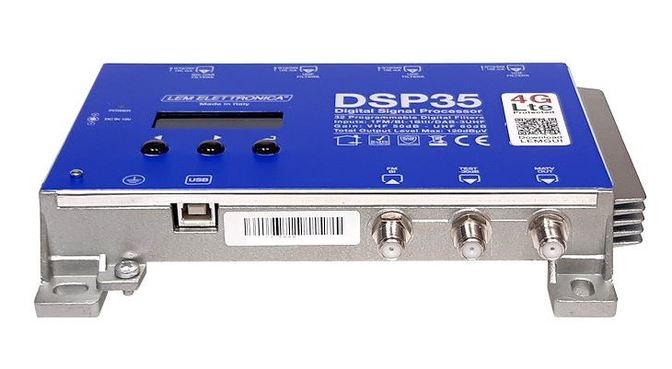

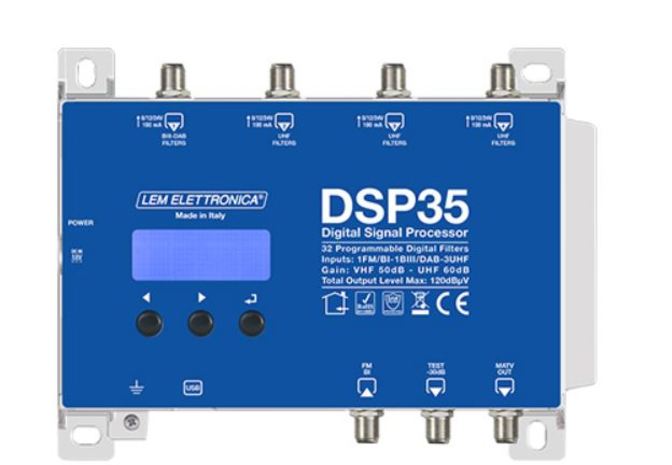

LEM DSP35-4G – programovatelný vícekanálový zesilovač DVB-T/T2 s LTE790 filtrem

LEM DSP35-4G je kompaktní programovatelný zesilovač a digitální signálový procesor určený pro zpracování pozemního televizního a rozhlasového signálu v systémech společných antén. Nabízí pět vstupů, 32 vysoce selektivních digitálních filtrů a výkonný výstupní zesilovač vhodný pro střední i větší bytové objekty.

Zařízení umožňuje digitálně filtrovat, frekvenčně převádět a vyrovnávat jednotlivé kanály DVB-T a DVB-T2. Každému filtru lze přiřadit jeden nebo dva kanály se šířkou pásma 6, 7, 8, 9 nebo 10 MHz. Automatická regulace zisku v každém filtru pomáhá udržovat stabilní výstupní úroveň i při rozdílné síle přijímaných signálů.

Tři UHF vstupy doplňuje samostatný vstup pro pásmo BIII/DAB a vstup FM. Integrované SAW filtry poskytují ochranu proti rušení mobilními sítěmi LTE790. Funkce automatického ladění vyhledá dostupné DVB-T/T2 signály na VHF a UHF vstupech a automaticky jim přiřadí digitální filtry.

Nastavení lze provádět přímo pomocí vestavěného 24místného LCD displeje, automatickou funkcí Auto-Tuning nebo prostřednictvím aplikace LEM GUI. Napájení je možné samostatným DC vstupem nebo po koaxiálním kabelu přes výstup MATV, při tomto způsobu je nutný samostatně dodávaný napájecí injektor.

Hlavní vlastnosti

  • Programovatelný vícekanálový zesilovač pro DVB-T a DVB-T2
  • Celkem 5 signálových vstupů
  • 1× vstup FM
  • 1× vstup BIII/DAB
  • 3× vstup UHF
  • 32 vysoce selektivních digitálních filtrů
  • Zpracování jednoho nebo dvou kanálů v každém filtru
  • Digitální filtrování, frekvenční převod a vyrovnání kanálů
  • Automatická regulace zisku v každém filtru
  • Rozsah automatické regulace zisku 40 dB
  • Funkce automatického vyhledání a naladění kanálů
  • Integrovaná ochrana LTE790 pomocí SAW filtrů
  • Zesílení až 50 dB ve VHF a 60 dB v UHF
  • Maximální výstupní úroveň až 120 dBµV
  • Testovací výstup s útlumem −30 dB
  • Vestavěný 24místný LCD displej
  • Programování pomocí aplikace LEM GUI
  • USB rozhraní pro konfiguraci a aktualizace
  • Dálkové napájení antén nebo předzesilovačů
  • Napájení přes DC vstup nebo po koaxiálním kabelu
  • Stíněné šasi ze slitiny Zamak

Technické parametry

  • Výrobce: LEM Elettronica
  • Model: DSP35-4G
  • Typ zařízení: programovatelný digitální vícekanálový zesilovač
  • Podporované standardy: DVB-T, DVB-T2
  • Počet vstupů: 5
  • Počet digitálních filtrů: 32
  • Počet kanálů na jeden filtr: 1–2

Vstupy a frekvenční rozsahy

  • FM vstup: 40–108 MHz
  • BIII vstup: 170–230 MHz
  • DAB vstup: 170–240 MHz
  • UHF vstupy: 470–790 MHz
  • Ochrana proti mobilnímu rušení: LTE790
  • Počet FM vstupů: 1
  • Počet BIII/DAB vstupů: 1
  • Počet UHF vstupů: 3

Rozsah vstupních úrovní

  • FM: 35–90 dBµV
  • BIII/DAB: 40–110 dBµV
  • UHF: 45–100 dBµV

Nastavení vstupů

  • Útlum vstupu BI/FM: 0/−12/−24 dB
  • Vstupní zesilovač BIII/DAB: 0/+20 dB, vypnuto/zapnuto
  • Vstupní zesilovač UHF: 0/+10 dB, vypnuto/zapnuto
  • Rozsah automatické regulace BIII/DAB a UHF: 40 dB
  • Dálkové napájení VHF/UHF: 12 nebo 24 V DC, maximálně 100 mA

Digitální filtry

  • Počet filtrů: 32
  • Počet kanálů na filtr: 1–2
  • Selektivita digitálních filtrů: 35 dB při odstupu 1 MHz
  • Volitelná šířka filtru:
    • 6 MHz
    • 7 MHz
    • 8 MHz
    • 9 MHz
    • 10 MHz
  • Automatická regulace zisku pro každý filtr: ano
  • Automatické vyhledání DVB-T/T2 kanálů: ano

Zesílení a korekce

  • Zesílení VHF: 50 dB
  • Zesílení UHF: 60 dB
  • Nastavitelný sklon BIII/DAB: 0 až −10 dB
  • Nastavitelný sklon UHF: 0 až −5 dB

Výstupní parametry

  • Nastavitelná výstupní úroveň: 90–113 dBµV
  • Maximální výstupní úroveň VHF/UHF: 120 dBµV
  • Podmínky maximální výstupní úrovně: IM3 podle DIN 45004B, −60 dBc
  • Maximální výstupní úroveň při 6 multiplexech: 113 dBµV
  • Zpětný útlum vstupu a výstupu: > 12 dB
  • Testovací výstup: 1×, útlum −30 dB

Programování

DSP35-4G nabízí tři možnosti konfigurace:

  • Přímé nastavení pomocí vestavěného 24místného LCD displeje
  • Automatické programování pomocí funkce Auto-Tuning
  • Programování prostřednictvím aplikace LEM GUI

Funkce Auto-Tuning prohledá VHF a UHF vstupy, rozpozná dostupné DVB-T/T2 signály a jednotlivým kanálům automaticky přiřadí digitální filtry.

Rozhraní

  • USB konektor: USB 1.0/2.0 Type B
  • USB funkce: programování a aktualizace
  • Hlavní výstup: MATV
  • Samostatný testovací výstup: −30 dB

Napájení

  • Napájecí napětí: 15 V DC
  • Maximální odběr: 0,53 A
  • Maximální příkon: 8 W
  • Napájení přes samostatný DC vstup: ano
  • Napájení po koaxiálním kabelu přes výstup MATV: ano
  • Koaxiální napájecí injektor pro vzdálené napájení: dodává se samostatně

Provozní a mechanické parametry

  • Provozní teplota: −5 až +50 °C
  • Rozměry: 193 × 148 × 36 mm
  • Materiál šasi: slitina Zamak
  • Provedení: kompaktní, vysoce stíněné

Vhodné použití

LEM DSP35-4G je vhodný zejména pro:

  • společné televizní antény
  • bytové a vícegenerační domy
  • střední a větší rezidenční objekty
  • hotely, penziony a komerční budovy
  • příjem a distribuci DVB-T a DVB-T2
  • distribuci rozhlasového vysílání FM a DAB
  • vyrovnání rozdílných úrovní přijímaných kanálů
  • odstranění nežádoucích a rušivých signálů
  • frekvenční převod pozemních televizních kanálů
  • instalace vystavené rušení mobilními sítěmi LTE790
  • modernizaci profesionálních anténních rozvodů

Důležité upozornění

Pro napájení zesilovače po koaxiálním kabelu přes výstup MATV je nutný samostatný DC napájecí injektor. Tento injektor není součástí zařízení a objednává se samostatně.

Shrnutí

LEM DSP35-4G je programovatelný pětivstupový zesilovač se 32 digitálními filtry pro přesné zpracování kanálů DVB-T a DVB-T2. Nabízí automatické ladění, individuální regulaci zisku, ochranu proti LTE790, zesílení až 60 dB a výstupní úroveň až 120 dBµV. Díky třem možnostem programování, dálkovému napájení antén a kompaktnímu stíněnému šasi je vhodný pro profesionální televizní rozvody ve středních a větších objektech.

Parametry

počet vstupů: 5 (3x UHF, 1x DAB/BIII 1x FM)
rozsah vstupních frekvencí: FM (40..108), BIII (170..230)/DAB (170..240), UHF (470..790)
počet kanálových filtrů: 32
počet kanálů na filtr: 1... 2
vstupní úroveň: 45-100 dBµV
rozměry: 19,3 x 14,8 x 3,6 cm
programovatelný: ano
