LEM DSP40Pro+

Programovatelný zesilovač

Kód: LEMDSP40PROPLUS Výrobce: LEM Elettronica
5 950,41 Kč
7 200,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

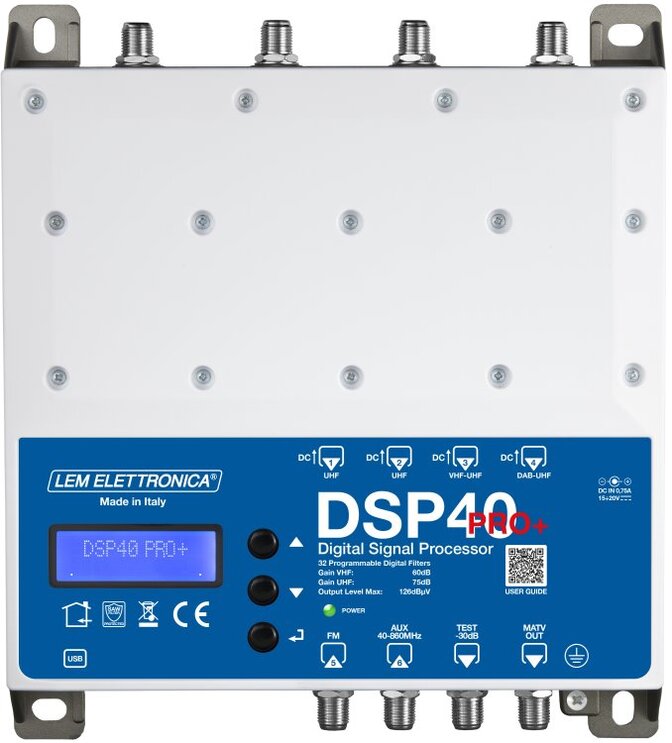

LEM Elettronica DSP40pro+ – Programovatelný vícepásmový zesilovač

DSP40pro+ je pokročilý vícepásmový zesilovač s programovatelnými digitálními filtry, určený pro vyrovnávání a konverzi kanálů digitální pozemní televize. Díky propracovaným funkcím ladění a programování umožňuje výrazně zlepšit kvalitu přijímaného signálu i v náročných instalacích.

Zesilovač disponuje 6 vstupy pokrývajícími pásma FM, VHF, UHF, DAB a širokopásmový pomocný vstup AUX. Celkem 32 programovatelných filtrů s vysokou selektivitou zajišťuje přesné zpracování jednotlivých kanálů včetně možnosti jejich konverze.

Klíčové vlastnosti

  • Vysoce selektivní digitální filtry s nastavitelnou šířkou pásma
  • Dvoustupňové vstupní předzesilovače pro každý vstup pozemního signálu
  • Automatické skenování kanálů (AutoTuning)
  • Tři způsoby programování: přímé přes displej, Android aplikace LEM USB, AutoTuning
  • UHF vstupy s přepínatelným filtrem LTE 700 / UHF
  • Nastavení úrovně filtru pro každý kanál individuálně (±5 dB)
  • Korekce frekvenčního offsetu filtru (±500 kHz)
  • Testovací výstup −30 dB pro měření bez přerušení distribuce
  • Napájení antén 12 V / 24 V, 100 mA
  • Shoda s RED a ochrana SAW filtrů

Programování a ovládání

Zesilovač nabízí tři způsoby konfigurace. Přímé programování probíhá prostřednictvím tlačítek a 24-znakového displeje přímo na přístroji. Pohodlnější alternativou je Android aplikace LEM USB, která zpřístupňuje i rozšířené funkce jako individuální nastavení úrovně filtrů a korekci offsetu. Třetí možností je funkce AutoTuning, která automaticky naskenuje a uloží kanály přijímané z antén.

Pokročilé filtrování

Pro každý kanál lze zvolit šířku výstupního filtru podle místních podmínek příjmu: standardní (8 MHz), úzký (8 MHz −500 kHz) nebo široký (8 MHz +750 kHz). Tato flexibilita umožňuje optimalizovat kvalitu signálu i v prostředích s rušením od sousedních kanálů nebo LTE sítí.

Dvoustupňové vstupní předzesilovače

Vstupy pro pozemní digitální signál jsou vybaveny dvoustupňovými předzesilovači se třemi konfigurovatelními okny AGC. Díky tomu je možné přijímat i velmi slabé signály bez nutnosti použití aktivních antén nebo externích předzesilovačů.

Hlavní technické parametry

  • Počet vstupů: 6 (1× FM, 2× UHF, 1× VHF/UHF, 1× DAB/UHF, 1× AUX)
  • Frekvenční rozsah vstupů: FM 40–108 MHz, AUX 40–862 MHz, BIII/DAB 170–240 MHz, UHF 470–694/862 MHz
  • Počet kanálových filtrů: 32
  • Selektivita filtrů: ≥50 dB (sousední kanály)
  • Rozsah AGC: 40 dB
  • Zisk FM: 45 dB (nastavitelný 0 až −30 dB)
  • Zisk AUX: 40 dB (nastavitelný 0 až −20 dB)
  • Zisk VHF: 60 dB
  • Zisk UHF: 75 dB
  • Zisk VHF/UHF vstupů: 0 / +15 / +30 dB
  • Šířka pásma filtrů: Standard (8 MHz) / Narrow (−500 kHz) / Wide (+750 kHz)
  • Rozsah výstupní úrovně: 99–119 dBµV
  • Max. výstupní úroveň VHF-UHF: 126 dBµV (DIN 45004B)
  • Nastavení úrovně filtru: −5 až +5 dB (kroky 1 dB)
  • Offset filtru: −500 až +500 kHz (kroky 125 kHz)
  • Nastavitelný sklon UHF: 0 až −5 dB
  • Nastavitelný výstup VHF: 0 až 10 dB (kroky 1 dB)
  • Napájení antén: 12 V / 24 V, 100 mA
  • Zpětný útlum vstup/výstup: >12 dB
  • Testovací výstup: 1× (−30 dB)
  • Napájení: 100–240 V AC, 50/60 Hz (externí zdroj 15 V DC / 1,25 A)
  • Max. příkon zesilovače: 10,5 W
  • Max. příkon se vzdáleným napájením: 12,5 W
  • Provozní teplota: −5 až +50 °C
  • Rozměry: 192 × 217 × 37 mm

Výrobce: LEM Elettronica srl, Desenzano del Garda, Itálie
