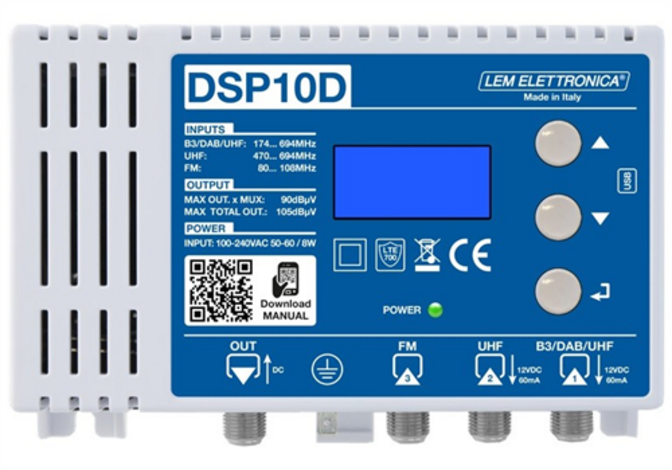

LEM DSP10D

Programovatelný zesilovač

Kód: LEMDSP10D Výrobce: LEM Elettronica
3 471,07 Kč
4 200,00 Kč s DPH
* pro svou Vo cenu se přihlaš nebo zaregistruj
Skladem
Kontaktujte nás!

Kompletní specifikace

LEM Elettronica DSP10-D – Programovatelný vícepásmový zesilovač

DSP10-D je kompaktní programovatelný zesilovač pro příjem digitální pozemské televize DVB-T a DVB-T2. Díky vynikajícímu poměru ceny a výkonu je ideální volbou pro menší instalace – od rodinných domů po malé bytové domy. Disponuje třemi vstupy pokrývajícími pásma FM, BIII/DAB a UHF s integrovanou ochranou proti rušení LTE700/4G/5G.

Zesilovač nabízí až 32 programovatelných digitálních filtrů s vysokou selektivitou, přičemž každý filtr může pokrývat jeden nebo dva kanály. Součástí je funkce konverze kanálů, která umožňuje přesměrovat vstupní kanál na jiný výstupní kanál. Ovládání zajišťuje přehledný OLED displej přímo na přístroji.

Klíčové vlastnosti

  • OLED displej 128 × 64 px (5 řádků) pro přímé programování na přístroji
  • Automatické skenování kanálů funkcí AutoTuning
  • Až 32 vysoce selektivních kanálových filtrů s AGC
  • Konverze kanálů (vstup E05–E48 na výstup E05–E69)
  • Ochrana UHF vstupů proti rušení LTE700/4G/5G
  • Nastavitelná šířka pásma filtru: Auto / Standard (8 MHz) / Narrow (7,5 MHz) / Wide (8,75 MHz)
  • Vstupní předzesilovač s nízkým šumem (+15 dB) na každém vstupu
  • Montáž na DIN lištu nebo na zeď
  • Vestavěný vysokoúčinný napájecí zdroj
  • Možnost vzdáleného napájení přes koaxiální kabel
  • Ochrana nastavení přístupovým kódem
  • Certifikace RED, záruka 5 let

Programování a ovládání

DSP10-D lze programovat dvěma způsoby. Manuální programování probíhá přímo přes navigační tlačítka a OLED displej – parametry každého vstupu, filtru i výstupu jsou přehledně přístupné z jednoduchého menu. Funkce AutoTuning umožňuje plně automatické naprogramování: zesilovač naskenuje všechny vstupy, detekované DVB-T/T2 kanály a muxy automaticky uloží a nastaví filtry pro bezrušivý výstup. Po dokončení displej zobrazí počet nalezených filtrů a navrhovanou výstupní úroveň, kterou lze dle potřeby upravit.

Šířka pásma filtru

Pro každý kanál lze zvolit šířku filtru buď automaticky (výchozí režim), nebo ručně v menu ADVANCED. K dispozici jsou tři pevné šířky: Standard 8,00 MHz, Narrow 7,50 MHz a Wide 8,75 MHz. Tato flexibilita umožňuje optimalizovat příjem i v prostředích s rušením od sousedních kanálů.

Montáž a napájení

Zesilovač lze upevnit na DIN lištu díky integrovanému adaptéru, nebo standardně na zeď. V místech bez dostupné síťové zásuvky jej lze napájet vzdáleně přes koaxiální kabel výstupu. Externí napájecí zdroj se prodává samostatně. Zařízení je určeno výhradně pro použití v interiéru.

Hlavní technické parametry

  • Počet vstupů: 3 (1× FM, 1× DAB/BIII/UHF, 1× UHF)
  • Frekvenční rozsah vstupů: FM 80–108 MHz, BIII 170–230 MHz, DAB 170–240 MHz, UHF 470–694 MHz
  • Ochrana LTE: LTE 700
  • Počet kanálových filtrů: 32
  • Kanálů na filtr: 1–2 (s konverzí kanál–kanál)
  • Rozsahy vstupní úrovně: FM 35–90 dBµV, BIII/DAB 45–100 dBµV, UHF 45–90 dBµV
  • Vstupní předzesilovač: 0 dB (vyp.) / +15 dB (zap.)
  • Rozsah AGC: 40 dB
  • Selektivita digitálních filtrů: ≥50 dB (sousední kanály)
  • Zisk FM: 28 dB
  • Atenuátor FM: 0 / −12 / −24 dB
  • Zisk BIII/DAB: 40–50 dB
  • Zisk UHF: 60 dB
  • Rozsah výstupní úrovně: 70–90 dBµV
  • Nastavení úrovně BIII/DAB: 0 až −10 dB
  • Nastavení sklonu UHF: 0 až +10 dB
  • Max. celková výstupní úroveň: 105 dBµV
  • Zpětný útlum vstup/výstup: >10 dB
  • Vzdálené napájení antén: 12 V DC / 60 mA
  • OLED displej: 128 × 64 px, 5 řádků
  • Napájení přístroje: 100–240 V AC, 50/60 Hz
  • Max. příkon: 8 W
  • Provozní teplota: −15 až +40 °C
  • Rozměry: 135 × 91 × 42 mm

Výrobce: LEM Elettronica srl, Desenzano del Garda, Itálie

Parametry

rozměry: 135 x 91 x 45 cm
počet kanálových filtrů: 32
počet kanálů na filtr: 1.0
programovatelný: Ovládací tlačítka na panelu, Auto ladění
vstupní úroveň: FM: 35-90, DAB: 40-100, UHF: 45-90 dBµV
